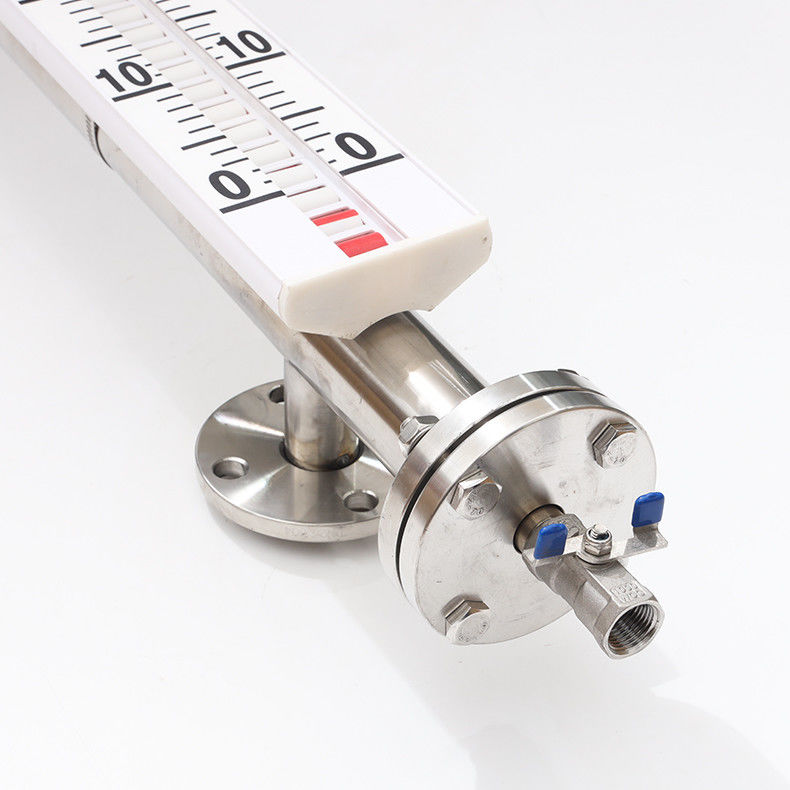

Urządzenie do pomiaru poziomu płynu z klapą magnetyczną

 UZ-AF magnetyczny miernik poziomu pływającego

Opis
Jak pokazano na rysunku, miernik poziomu pływania magnetycznego jest opracowany na podstawie zasady pływania i sprzężenia magnetycznego.pływający w głównej rurze miernika poziomu również rośnie lub spadaMagnetyczna stal w pływaczce jest przesyłana do wskaźnika kolumny flip poprzez sprzężenie magnetyczne, prowadząc czerwone i białe kolumny flip do flip.kolumna przewraca się z białego na czerwony; gdy poziom płynu spada, kolumna przewrotowa przechodzi z czerwieni na biało.w ten sposób realizując wskazanie poziomu płynu.

Podstawowe parametry
Zakres pomiarowy: (200-25000) mm
Dokładność: 10 mm
Średnia temperatura: ≤ 450°C
Ciśnienie robocze: ≤ 32 MPa
Średnia gęstość: ≥ 0,45 g/cm3
Średnia lepkość: ≤ 0,4 Pa·S
Flanca łącza: standard GB9119-2000, może być również dostosowana zgodnie z rzeczywistymi wymaganiami klienta.
Uwaga: W przypadku gdy instalacja miernika poziomu jest pod wpływem otoczenia, pozycja przestrzenna L1≤300 mm, która powinna być wyraźnie podana podczas zamawiania.


woking zasada
Miernik poziomu płynu z kolumny magnetycznej UHZ/C opiera się na zasadzie pływania i sprzężenia magnetycznego. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases)W celu osiągnięcia celu pomiaru i wyświetlania położenia zmierzonego poziomu płynu, szczegółowe wyjaśnienie brzmi:UHZ/C serii magnetycznej kolumny odwracalnej miernik poziomu płynu ma jamę, która mieści pływaczTworzy łącznik z pojemnikiem poprzez flansery lub inne interfejsy; w ten sposóbwewnątrz jamy Poziom płynu jest na tej samej wysokości co poziom płynu w pojemniku, więc pływający w jamie będzie wzrastał i spadał wraz ze wzrostem i spadkiem poziomu płynu w pojemniku; nie możemy zobaczyć poziomu płynu w tym czasie, więc zainstalowaliśmy pływający poza jamą.Wyświetlacz kolumny odwracalnejPonieważ, kiedy tworzyliśmy pływacz, zainstalowaliśmy magnetyczną stal na łączniku pływacza, który tonie w płynie i pływającej części.jego magnetyzm jest przesyłany do kolumny flip poprzez powłokę. Wyświetlacz, popchnij kolumnę magnetyczną do obrotu o 180°; ponieważ kolumna magnetyczna jest cylindrem składającym się z dwóch półcylindrów, czerwonego i białego,kolor na zewnątrz wyświetlacza w kierunku kolumny odwracania zmieni się po odwróceniu o 180° (czerwony poniżej poziomu płynu, biały nad poziomem cieczy) ), połączenie dwóch kolorów jest wysokością poziomu cieczy.Odległość między dwoma kolumnami magnetycznymi jest 10 mm lub 20 mmBiały i czerwony są używane do oznaczania odpowiednio części fazy gazowej i części fazy ciekłej.Można również wybrać dolną część białą, aby wskazać płynną część, a górną część czerwoną, aby wskazać gazPrzecinek czerwonego i białego stanowi granicę między fazą ciekłą a gazową.Ten miernik poziomu cieczy może być również stosowany do pomiaru interfejsu między dwoma nośnikami o różnej gęstości.
Typ sterowania poziomem płynu z kolumny magnetycznej UHZ/C oparty jest na magnetycznym liczniku poziomu płynu z płytką magnetyczną i dodaje przełącznik magnetyczny.sygnał przełącznika magnetycznego może być używany do sterowania lub alarmowania poziomu płynuPodczas monitorowania poziomu płynu w miejscu, w celu zapewnienia odpowiedniej kontroli poziomu płynu, należy zastosować czujnik przesyłowy o mocy 4~20mA na podstawie miernika poziomu płynu w kolumnie magnetycznej.zmiany poziomu płynu są przekazywane do pomieszczenia sterującego za pośrednictwem czujnika transmisji, kable i instrumenty do uzyskania zdalnego sterowania.

Specyfikacja

Wymagania dotyczące zastosowania urządzeń do pomiaru poziomu płynu
Części zwilżone układu miernika poziomu kolumny magnetycznej UHZ/C są wykonane z 321, 316, 316L, 304, 321 powlekanych PTFE (polytetrafluoroetylen), PVC, PP i innych materiałów.Funkcja jest stabilna i niezawodna.. Ten produkt jest zgodny z normą HG/ T2742-95, kołnierz jest zgodny ze standardem HG/20592-97.
1Konstrukcja jest prosta, kompaktowa, wytrzymała i niezawodna, ma długą żywotność, nie wymaga konserwacji i może być instalowana i używana na zewnątrz przez wiele lat;
2. rurka pomiarowa jest całkowicie odizolowana od części wyświetlającej poziom płynu, nadajnika poziomu płynu i przełącznika alarmowego pod względem ciśnienia i oporu gazu;
3. szeroki zakres ciśnienia roboczego, odporność na ciśnienie ≤ 16 MPa;
4. szeroki zakres temperatury roboczej, zwykły typ ≤ 350°C,
Typ przenoszenia zdalnego ≤ 80°C, typ antykorozyjny ≤ 120°C
5. Szeroko stosowane do pomiaru poziomu wysoko korozyjnych, łatwopalnych, wybuchowych, toksycznych i innych płynów;
6. Każdy model może być wyposażony w jeden lub kilka wyłączników alarmowych typu keep-on/off, aby umożliwić automatyczne alarmowanie wysokich i niskich poziomów płynu;
7Każdy model może być wyposażony w opcjonalny czujnik poziomu cieczy o mocy 4-20mA, aby uzyskać zdalne scentralizowane pomiary i sterowanie.
Produkty UHZ/C z magnetycznym zwrotnym kolumną liczników poziomu płynu są stosowane do:
UHZ/C serii magnetycznej kolumny flip miernik poziomu może być szeroko stosowany w różnych zbiornikach do przechowywania płynu, zbiornikach do przechowywania, zbiornikach do przechowywania płynu, zbiornikach reakcyjnych, zbiornikach fermentacyjnych, itp. w ropie naftowej, chemicznej,pola naftoweProdukty naftowe, gazy skroplone, płynny amoniak, mocne płynne kwasy i ładunki, bębny kotłowe elektrowni, dezaktory, zbiorniki odpadowe, zbiorniki wody zwrotnej,podgrzewacze wysokiego i niskiego ciśnienia, kondensatory, parowniki i inne zbiorniki ciśnieniowe z 321, 304, 321+ wyłożonymi (F46, F4, PTFE), 316, 316L, PVC, PP kompatybilnym płynnym środkiem płynnym,pomiar i wyświetlenie powierzchni płynu i dwóch różnych interfejsów mediówIstnieje wiele form instalacji, z których użytkownicy mogą wybierać, aby dostosować się do wymagań różnych okazji i środowisk.bezpieczne wewnętrznie i odporne na wybuch, może spełniać wymagania różnych zastosowań.
Dodatkowe opcje funkcji licznika poziomu płynu z kolumny magnetycznej UHZ/C
Aby sprostać potrzebom różnych okazji i środowisk, można dodać następujące opcje:
1. Każdy model może być wyposażony w opcjonalny pasywny przełącznik alarmowy ON/OFF do automatycznego sterowania lub alarmowania wysokich i niskich poziomów płynu;
2Każdy model może być wyposażony w opcjonalny czujnik poziomu cieczy o mocy 4-20mA, aby uzyskać zdalne scentralizowane pomiary i sterowanie.
3Zawór odpływowy znajdujący się na dole miernika poziomu płynu ułatwia odpływ podczas użytkowania.

- Nie.

Opakowanie i dostawa


Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
