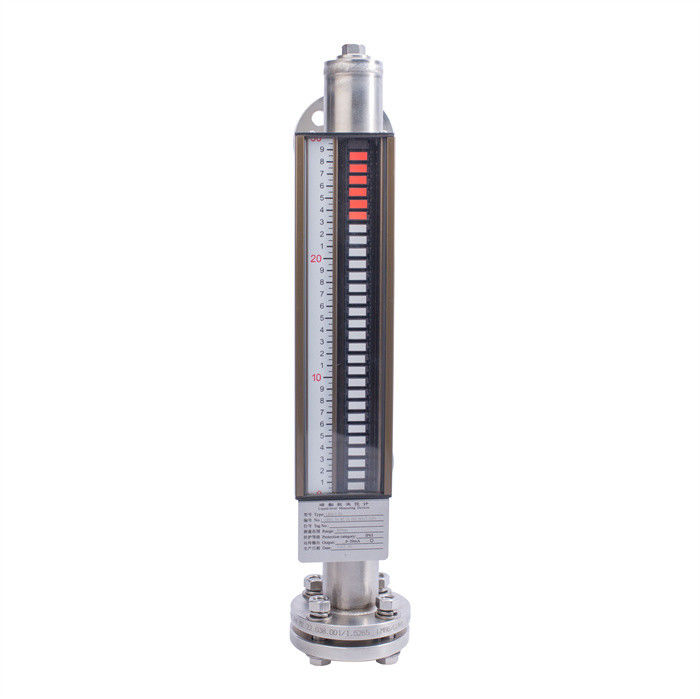

Urządzenie do pomiaru poziomu płynu z klapą magnetyczną



Opis

UHZ/C magnetyczny miernik poziomu kolumny flip (znany również jako magnetyczny miernik poziomu płyty flip, miernik poziomu płyty flip, miernik poziomu pływającego, miernik poziomu magnetyczny,magnetyczny miernik poziomu pływu) opiera się na zasadzie magnetyzmuUrządzenie specjalnie opracowane do pomiaru poziomu płynu oparte na zasadach takich jak prawo Kimide'a i sprytnie połączone z cechami przenoszenia mechanicznego.stopień płynu w kolumnie magnetycznej typu flip jest podstawowym produktem, a reszta Różne produkty są rozszerzeniami opartymi na nim; podczas wykrywania poziomu płynu, nadajemy im bardziej praktyczne funkcje.

woking zasada
Miernik poziomu płynu z kolumny magnetycznej UHZ/C opiera się na zasadzie pływania i sprzężenia magnetycznego. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases)W celu osiągnięcia celu pomiaru i wyświetlania położenia zmierzonego poziomu płynu, szczegółowe wyjaśnienie brzmi:UHZ/C serii magnetycznej kolumny odwracalnej miernik poziomu płynu ma jamę, która mieści pływaczTworzy łącznik z pojemnikiem poprzez flansery lub inne interfejsy; w ten sposóbwewnątrz jamy Poziom płynu jest na tej samej wysokości co poziom płynu w pojemniku, więc pływający w jamie będzie wzrastał i spadał wraz ze wzrostem i spadkiem poziomu płynu w pojemniku; nie możemy zobaczyć poziomu płynu w tym czasie, więc zainstalowaliśmy pływający poza jamą.Wyświetlacz kolumny odwracalnejPonieważ, kiedy tworzyliśmy pływacz, zainstalowaliśmy magnetyczną stal na łączniku pływacza, który tonie w płynie i pływającej części.jego magnetyzm jest przesyłany do kolumny flip poprzez powłokę. Wyświetlacz, popchnij kolumnę magnetyczną do obrotu o 180°; ponieważ kolumna magnetyczna jest cylindrem składającym się z dwóch półcylindrów, czerwonego i białego,kolor na zewnątrz wyświetlacza w kierunku kolumny odwracania zmieni się po odwróceniu o 180° (czerwony poniżej poziomu płynu, biały nad poziomem cieczy) ), połączenie dwóch kolorów jest wysokością poziomu cieczy.Odległość między dwoma kolumnami magnetycznymi jest 10 mm lub 20 mmBiały i czerwony są używane do oznaczania odpowiednio części fazy gazowej i części fazy ciekłej.Można również wybrać dolną część białą, aby wskazać płynną część, a górną część czerwoną, aby wskazać gazPrzecinek czerwonego i białego stanowi granicę między fazą ciekłą a gazową.Ten miernik poziomu cieczy może być również stosowany do pomiaru interfejsu między dwoma nośnikami o różnej gęstości.
Typ sterowania poziomem płynu z kolumny magnetycznej UHZ/C oparty jest na magnetycznym liczniku poziomu płynu z płytką magnetyczną i dodaje przełącznik magnetyczny.sygnał przełącznika magnetycznego może być używany do sterowania lub alarmowania poziomu płynuPodczas monitorowania poziomu płynu w miejscu, w celu zapewnienia odpowiedniej kontroli poziomu płynu, należy zastosować czujnik przesyłowy o mocy 4~20mA na podstawie miernika poziomu płynu w kolumnie magnetycznej.zmiany poziomu płynu są przekazywane do pomieszczenia sterującego za pośrednictwem czujnika transmisji, kable i instrumenty do uzyskania zdalnego sterowania.

Specyfikacja

Wymagania dotyczące zastosowania urządzeń do pomiaru poziomu płynu
Części zwilżone układu miernika poziomu kolumny magnetycznej UHZ/C są wykonane z 321, 316, 316L, 304, 321 powlekanych PTFE (polytetrafluoroetylen), PVC, PP i innych materiałów.Funkcja jest stabilna i niezawodna.. Ten produkt jest zgodny z normą HG/ T2742-95, kołnierz jest zgodny ze standardem HG/20592-97.
1Konstrukcja jest prosta, kompaktowa, wytrzymała i niezawodna, ma długą żywotność, nie wymaga konserwacji i może być instalowana i używana na zewnątrz przez wiele lat;
2. rurka pomiarowa jest całkowicie odizolowana od części wyświetlającej poziom płynu, nadajnika poziomu płynu i przełącznika alarmowego pod względem ciśnienia i oporu gazu;
3. szeroki zakres ciśnienia roboczego, odporność na ciśnienie ≤ 16 MPa;
4. szeroki zakres temperatury roboczej, zwykły typ ≤ 350°C,
Typ przenoszenia zdalnego ≤ 80°C, typ antykorozyjny ≤ 120°C
5. Szeroko stosowane do pomiaru poziomu wysoko korozyjnych, łatwopalnych, wybuchowych, toksycznych i innych płynów;
6. Każdy model może być wyposażony w jeden lub kilka wyłączników alarmowych typu keep-on/off, aby umożliwić automatyczne alarmowanie wysokich i niskich poziomów płynu;
7Każdy model może być wyposażony w opcjonalny czujnik poziomu cieczy o mocy 4-20 mA, aby uzyskać zdalne scentralizowane pomiary i sterowanie.
Produkty UHZ/C z magnetycznym zwrotnym kolumną liczników poziomu płynu są stosowane do:
UHZ/C serii magnetycznej kolumny flip miernik poziomu może być szeroko stosowany w różnych zbiornikach do przechowywania płynu, zbiornikach do przechowywania, zbiornikach do przechowywania płynu, zbiornikach reakcyjnych, zbiornikach fermentacyjnych, itp. w ropie naftowej, chemicznej,pola naftoweProdukty naftowe, gazy skroplone, płynny amoniak, mocne płynne kwasy i ładunki, bębny kotłowe elektrowni, dezaktory, zbiorniki odpadowe, zbiorniki wody zwrotnej,podgrzewacze wysokiego i niskiego ciśnienia, kondensatory, parowniki i inne zbiorniki ciśnieniowe z 321, 304, 321+ wyłożonymi (F46, F4, PTFE), 316, 316L, PVC, PP kompatybilnym płynnym środkiem płynnym,pomiar i wyświetlenie powierzchni płynu i dwóch różnych interfejsów mediówIstnieje wiele form instalacji, z których użytkownicy mogą wybierać, aby dostosować się do wymagań różnych okazji i środowisk.bezpieczne wewnętrznie i odporne na wybuch, może spełniać wymagania różnych zastosowań.
Dodatkowe opcje funkcji licznika poziomu płynu z kolumny magnetycznej UHZ/C
Aby sprostać potrzebom różnych okazji i środowisk, można dodać następujące opcje:
1. Każdy model może być wyposażony w opcjonalny pasywny przełącznik alarmowy ON/OFF do automatycznego sterowania lub alarmowania wysokich i niskich poziomów płynu;
2Każdy model może być wyposażony w opcjonalny czujnik poziomu cieczy o mocy 4-20 mA, aby uzyskać zdalne scentralizowane pomiary i sterowanie.
3Zawór odpływowy znajdujący się na dole miernika poziomu płynu ułatwia odpływ podczas użytkowania.

- Nie.

Opakowanie i dostawa


Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
