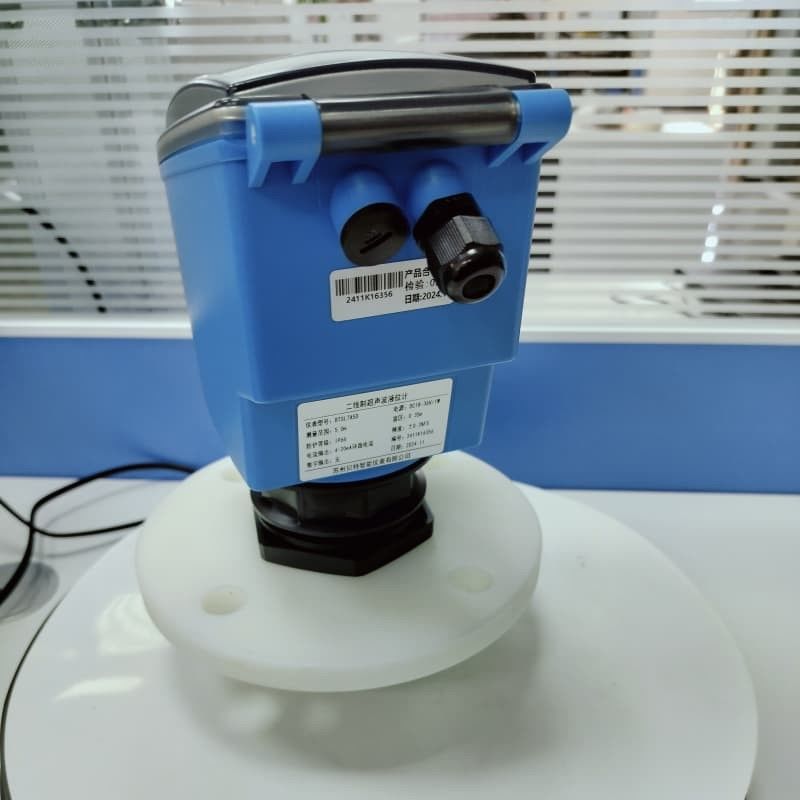

Wysokiej wydajności ultradźwiękowy miernik poziomu płynu Wysoka dokładność

Dwuprzewodowy ultradźwiękowy miernik poziomu płynu jest powszechnie stosowanym instrumentem pomiarowym poziomu płynu.ale zazwyczaj obejmują następujące główne aspekty::

1. ** Zakres pomiarów**
- Zakres pomiaru poziomu płynu wynosi zazwyczaj **0,3~30 metrów**, a zakres specyficzny zależy od modelu i scenariusza zastosowania.

2. **Zona ślepa**
- Zazwyczaj od 0,2 do 0,5 metra, co oznacza zasięg, którego nie można skutecznie zmierzyć w pobliżu sondy.

3. ** Dokładność **
- Dokładność pomiaru wynosi zazwyczaj **±0,5%~±1%** lub więcej, w zależności od jakości urządzenia i stanu kalibracji.

4**Rezolucja**
- Zazwyczaj **1 mm** lub mniej, co określa minimalną zdolność percepcji zmian poziomu płynu.

5. **Prężność robocza**
- konstrukcja dwuprzewodowa, napięcie zasilania jest zazwyczaj **DC 24V**, a zasilanie i transmisja sygnału dzielą dwa przewody.

6. **Sygnał wyjściowy**
- Zazwyczaj sygnał analogowy o mocy 4~20 mA, który może być bezpośrednio podłączony do systemu PLC lub DCS.
7. **Temperatura środowiska pracy**
- -20°C ~ 60°C lub większy zakres temperatur, w zależności od materiału i konstrukcji.
8. **Poziom ochrony**
- Zazwyczaj **IP65~IP68**, odpowiedni do wilgotnych lub zakurzonych środowisk.

9. ** częstotliwość przesyłania **
- Zazwyczaj **20~200kHz**, wybiera się różne częstotliwości, aby dostosować je do rodzaju płynu zgodnie ze scenariuszem zastosowania.

10. **Sposób instalacji**
- Wspiera wiele metod montażu, takich jak nić, kołnierz, zawieszenie ścienne itp., aby sprostać potrzebom różnych scenariuszy.

11. ** Materiał **
- sonda i powłoka wykonane są głównie z materiałów odpornych na korozję (takich jak polipropylen, PVDF, stal nierdzewna),odpowiedni do złożonych środowisk, takich jak przemysł chemiczny i ochrona środowiska.
12. **Środek pomiarowy**
- Można go stosować do płynnych nośników, takich jak czysta woda, ścieki, olej itp. Niektóre modele obsługują pomiar proszku lub cząstek stałych.

13. **Inne parametry**
- ** Czas reakcji **: zazwyczaj 1 sekunda lub krótsza.
- **zdolność antynterferencji**: ulepszona konstrukcja w celu dostosowania się do złożonych środowisk elektromagnetycznych.
- **Interfejs komunikacji (opcjonalny) **: Niektóre modele obsługują protokół HART lub komunikację MODBUS.

Jeśli istnieje konkretny model, możesz potwierdzić szczegółowe parametry!

Zaawansowana konstrukcja dwuprzewodowa dla automatyki przemysłowej z ultradźwiękowym miernikiem poziomu płynu

Dwuprzewodowy ultradźwiękowy miernik poziomu jest instrumentem służącym do pomiaru poziomu płynnych lub stałych materiałów.monitorowanie materiałów i zarządzanie środowiskiemJego zasada działania polega na wykorzystaniu różnicy czasu rozprzestrzeniania się fal ultradźwiękowych w medium do określenia poziomu płynu.Urządzenie oblicza wysokość płynu lub wysokość gromadzenia się materiału poprzez emitowanie sygnałów ultradźwiękowych i odbieranie sygnałów odblaskowych.


Opis

Ultrasonowy miernik poziomu płynu to cyfrowy instrument poziomu płynu sterowany przez mikroprocesor.Fala dźwiękowa odbija się na powierzchni płynu i jest odbierana przez ten sam czujnik lub odbiornik ultradźwiękowyJest on przekształcany w sygnał elektryczny za pomocą kryształu piezoelektrycznego lub urządzenia magnetostrikcyjnego, a następnie przesyłany i odbierany przez falę dźwiękową.czas obliczenia odległości od czujnika do powierzchni mierzonego płynuZe względu na pomiar bez kontaktu medium pomiarowe jest niemal nieograniczone i może być szeroko stosowane do pomiaru wysokości różnych materiałów ciekłych i stałych.

Wieloimpulsowy wielopunktowy układ przesyłowy niskiego napięcia, wielopunktowy układ odbiorczy podwójnie zrównoważonego tłumienia hałasu
Zwiększa niezawodność przyrządu, rozwiązuje problem niedokładnych pomiarów nierównomiernych poziomów materiału i znacznie zwiększa zdolność przeciwdziałania zakłóceniom,umożliwiające stabilne działanie w pobliżu wieży przesyłowej podstacji.
Automatyczna regulacja mocy, kontrola wzrostu, kompensacja temperatury.
Technologia wykrywania Yingling i bogate funkcje oprogramowania nadają się do różnych złożonych środowisk.
Technologia obliczania kształtu fali poprawia dokładność pomiarów urządzenia.
Funkcja tłumienia interferencji eko zapewnia autentyczność danych pomiarowych.
16-bitowa konwersja D/A poprawia dokładność i rozdzielczość bieżącego wyjścia.
Czujnik jest wykonany z tetrafluoroetylenu i może być stosowany w różnych sytuacjach korozyjnych.
Wielokrotne formy wyjścia: programowalna wyjście przekaźnika, wysokiej precyzji wyjście prądu 4-20mA, Rs-485 wyjście cyfrowej komunikacji, podzielone ultradźwiękowe sondy poziomu płynu.


Specyfikacja

Główne parametry zintegrowanego ultradźwiękowego miernika poziomu płynu

Główne parametry układu czujnika odpornego na korozję typu podzielony, ultradźwiękowy miernik poziomu płynu typu split

Wskaźniki techniczne

Zasada instalacji
Podczas pracy ultradźwiękowego miernika poziomu cieczy, nadajnik (sonda) emituje impulsowe fale dźwiękowe o wysokiej częstotliwości, które odbijają się na powierzchni obiektu mierzonego (powierzchnia wody).Złamanie odbicia odbicia jest odbierane przez ten sam przetwornik (sonda) i przekształcane w sygnał elektryczny. Czas pomiędzy transmisją i odbiciem impulsu (czas ruchu fali dźwiękowej) jest proporcjonalny do odległości od przetwornika do powierzchni obiektu.Związek między odległością transmisji fal dźwiękowych S, prędkość dźwięku C i czas transmisji T można wyrazić w postaci wzoru: S= CXT /2
W przypadku instalacji ultradźwiękowego miernika poziomu płynu należy wziąć pod uwagę problem strefy ślepej ultradźwiękowego miernika.nadajnik ultradźwiękowy nie może zmierzyć poziomu płynuW związku z powyższym przy określeniu zakresu pomiarowego ultradźwiękowego miernika poziomu płynu należy pozostawić margines 50 cm.sonda nadajnika musi być wyższa niż maksymalny poziom płynuTylko w ten sposób można zapewnić dokładne monitorowanie poziomu płynu i bezpieczeństwo ultradźwiękowego miernika poziomu płynu.
W czasie rzeczywistego użytkowania, z powodu niewłaściwej instalacji, miernik poziomu płynu został zanurzony w wodzie, co spowodowało całkowite uszkodzenie miernika poziomu płynu.
Wymagania dotyczące monitora poziomu ultradźwięków SGM
Niska cena, niewielki rozmiar i lekkie ciało, może być stosowany do pomiaru poziomu płynów i masowych stałych bez kontaktu w przemyśle spożywczym, chemicznym, półprzewodnikowym i innych,i może być stosowany do zdalnego monitorowania poziomu i sterowania pompą.
Należy zwrócić uwagę na instalację mechaniczną: instalacja powinna być prostopadła do powierzchni obiektu mierzonego, unikać stosowania do pomiaru obiektów piankowych,i unikać instalacji w odległości mniejszej niż odległość strefy ślepej od powierzchni obiektu mierzonego (strefa ślepa): każdy produkt będzie miał standard, który będzie znany z produktem), należy wziąć pod uwagę, że wiązka unika materiałów blokujących i nie spełnia usta wypełniania i ściany pojemnika.W przypadku wykrywania dużych obiektów stałych, orientację sondy należy dostosować w celu zmniejszenia błędów pomiarowych.

Katalog

Opakowanie i dostawa


Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
A: Tak, mamy gwarancję 12 miesięcy.
