Miernik poziomu pęcherzyków Miernik poziomu płynu do dokładnego pomiaru wysokości poziomu płynu

Miernik poziomu powietrza jest przyrządem służącym do pomiaru poziomu płynu..Podstawowe zasady i procesy działania:

1Zasada działania
The air-blowing level gauge calculates the liquid level height by passing a certain pressure of gas (usually compressed air) into the measuring tube and measuring the pressure change when the gas flows through the pipe.

- **Formuła ciśnienia statycznego płynu**:
[
P = rho g h
]
Gdzie:
- (P) jest ciśnieniem statycznym płynu;
- (rho) jest gęstością płynu;
- g) jest przyspieszeniem grawitacji;
- h) jest wysokością poziomu płynu.

- **Procesy podstawowe**:
- Gaz wchodzi do zbiornika lub pojemnika przez rurę dmuchawkę.
- Kiedy ciśnienie gazu osiąga równowagę i tylko zrównoważy ciśnienie statyczne płynu, ciśnienie gazu w jamie rury jest równe ciśnieniu płynu.
- Użyj czujnika ciśnienia do pomiaru wartości ciśnienia gazu w rurze i połącz znaną gęstość cieczy i przyspieszenie grawitacyjne do obliczenia wysokości poziomu cieczy.

---

2. Skład sprzętu

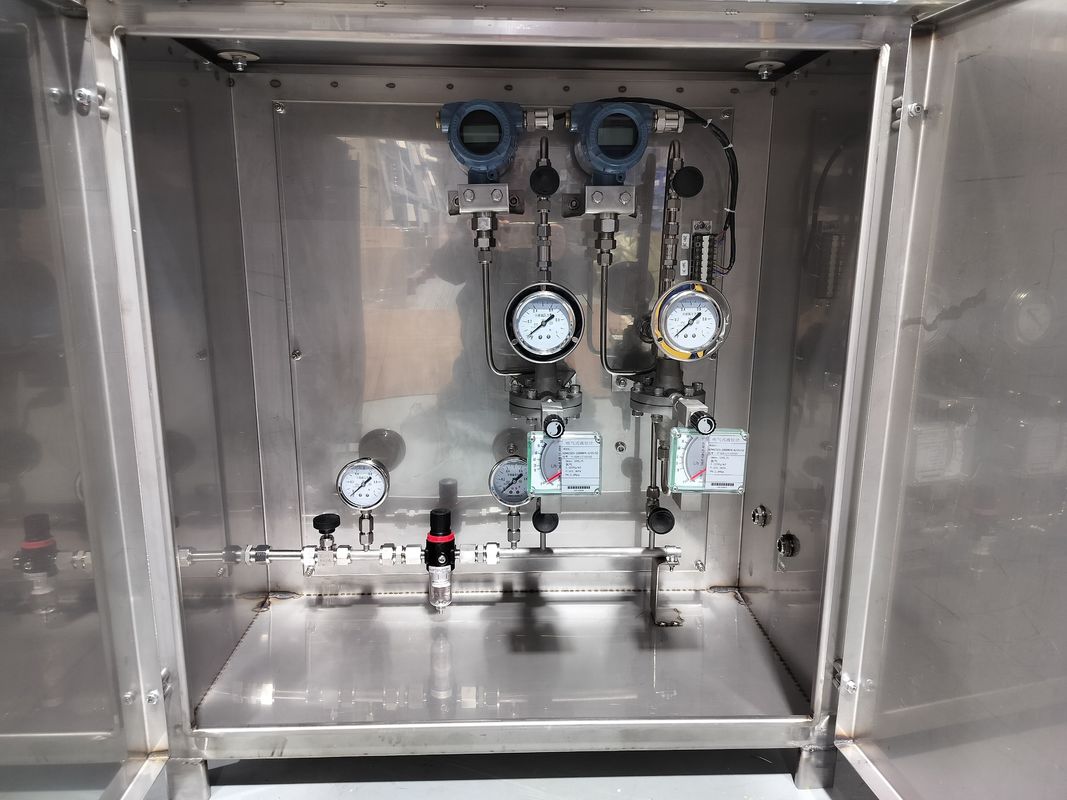

Miernik poziomu płynu do oddychania powietrzem składa się głównie z następujących części:
- **Urządzenie dmuchające powietrzem**: wykorzystywane do generowania i regulacji ciśnienia przepływu powietrza;
- **rurka do dmuchania powietrza**: umieszczona w płynie, a jej dolne miejsce otwierania końca odpowiada punktowi odniesienia poziomu płynu;
- ** czujnik ciśnienia**: mierzy ciśnienie gazu w rurze do dmuchania powietrza;
- ** Wyświetlacz lub nadajnik**: przekształca zmierzone ciśnienie w wysokość poziomu płynu i wyświetla lub wydaje je.

3Cechy i zalety

- ** Zalety **:
- nadaje się do pomiaru lepkich lub żrących płynów, ponieważ nie ma bezpośredniego kontaktu pomiędzy rurą dmuchawką a czujnikiem.
- Prosta struktura i łatwa konserwacja.
- Może pracować w warunkach wysokiej temperatury, wysokiego ciśnienia i środowiskach o wysokiej korozji.

- **Wady**:
- istnieją wymagania dotyczące jakości źródła gazu, a gaz musi być wolny od zanieczyszczeń i wilgoci.
- Dokładność pomiaru jest wpływana przez zmianę gęstości cieczy.
- Proces dmuchania powietrza może powodować lekkie zakłócenia, które mogą nie być stosowane w przypadku niektórych wrażliwych płynów.

---

4. Scenariusze zastosowań
Mierniki poziomu dmuchania powietrza są szeroko stosowane w kontroli procesów przemysłowych, takie jak:
- zbiorniki do przechowywania żrących płynów w przemyśle chemicznym;
- ropy naftowej lub oczyszczania ścieków w przemyśle naftowym;
- monitorowanie poziomu zbiornika w przemyśle oczyszczania wody.

Mierniki poziomu powietrza mogą umożliwiać ciągłe pomiar i monitorowanie poziomu płynu, które nadają się do różnych złożonych warunków pracy.
