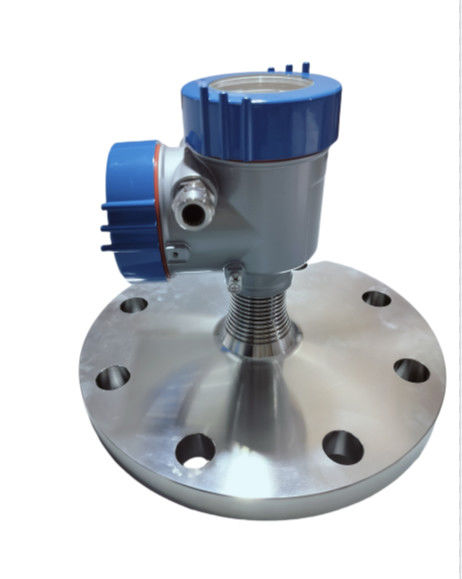

Wysokiej dokładności miernik poziomu radaru nadający się do zastosowań przemysłowych wymagających precyzyjnego sterowania poziomem

1 Zasada pomiaru
Zasadą częstotliwości modulowanego continuous wave radar level meter jest to, że radar emituje fale elektromagnetyczne na górze zbiornika,i fale elektromagnetyczne są odbierane przez radar po odbiciu przez mediumRóżnica częstotliwości δf między sygnałem odbieranym a sygnałem przesyłanym jest proporcjonalna do odległości R do powierzchni medium:R = C (prędkość) * δf (różnica częstotliwości) / 2 / K (sklon modulacji częstotliwości)Ponieważ szybkość światła C i nachylenie modulacji częstotliwości K są znane,różnicę częstotliwości δf można obliczyć w celu uzyskania odległości R od pozycji instalacji radaru do powierzchni materiałuNastępnie znana całkowita wysokość zbiornika jest odejmowana od odległości przestrzennej od radaru do powierzchni materiału (zwanej wysokością pustej) w celu uzyskania wysokości poziomu materiału.

2 Cechy produktu
1Dokładność pomiarów radarów fal milimetrowych może osiągnąć ±1 mm, a obszar pomiaru ślepy wynosi 10-50 mm.
2Mniejszy rozmiar anteny, aby spełnić wymagania pomiarowe w większej liczbie warunków pracy.
3. różnorodność anten obiektywów, kąt emisji 3°, bardziej skoncentrowana energia, silniejszy sygnał echo, wyższa niezawodność niż inne produkty radarowe w tych samych warunkach przemysłowych i górniczych.
4Ma silniejszą penetrację i może być normalnie stosowany nawet w przypadku przyczepności i kondensacji.

Zasada pomiaru

zakres częstotliwości

Maksymalna odległość działania

Dokładność pomiaru

Formularz wyjściowy

Metoda komunikacji

Zakres zasilania

Formularz anteny

łącznik procesowy

ciśnienie procesu

temperatura procesu

temperatury pomieszczenia

skórka

Uszczelnienie pomiędzy obudową a pokrywą obudowy

Okno muszli

Terminal naziemny

Wprowadzenie kabla/wtyczka

Blok końcowy

Radary FM

pasmo W [76-81 GHz]

Maksymalnie 120 metrów

±1 mm

4~20mA, RS-485

HART, MODBUS

24±6V

Antenny z rogu lub soczewki

Flanka od DN50, nici od G3/4

-1,20 bara

-40~+200°C

-40~+80°C

Odlewany aluminium/ stal nierdzewna

kauczuk silikonowy

polikarbonat

Pozostałe

1 ślepa wtyczka M20×1,5/1 M20x1,5 wejścia kablowego

Przekrój przewodnika nie przekracza 2,5 mm2

Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.

.
