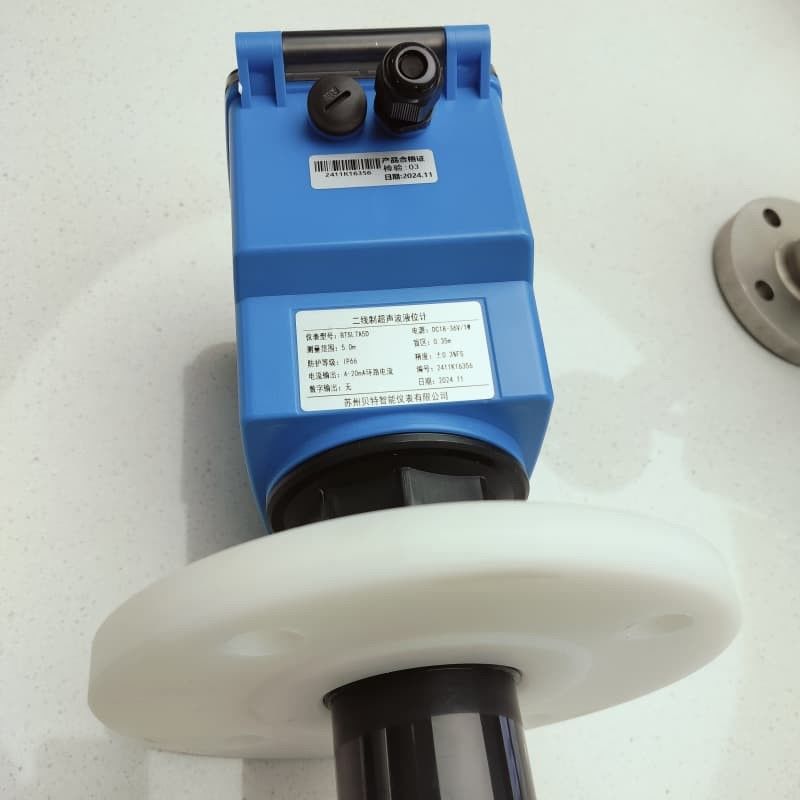

Zaawansowany dwuprzewodowy ultradźwiękowy miernik poziomu płynu

Dwuprzewodowy ultradźwiękowy miernik poziomu jest instrumentem służącym do pomiaru poziomu płynnych lub stałych materiałów.monitorowanie materiałów i zarządzanie środowiskiemJego zasada działania polega na wykorzystaniu różnicy czasu rozprzestrzeniania się fal ultradźwiękowych w medium do określenia poziomu płynu.Urządzenie oblicza wysokość płynu lub wysokość gromadzenia się materiału poprzez emitowanie sygnałów ultradźwiękowych i odbieranie sygnałów odblaskowych.

Główne cechy:

1. **Projekt dwukierunkowy**:

- W przeciwieństwie do tradycyjnych czterodrukowych lub trójdrukowych mierników poziomu, dwudrukowy ultradźwiękowy miernik poziomu wykorzystuje dwa kable do podłączenia: jeden kabel do zasilania, a drugi do przesyłania sygnału.Kable i okablowanie są prostsze, co może zmniejszyć koszty instalacji i utrzymania.

2. ** Wysoka dokładność i wysoka stabilność**:

- Miernik poziomu ma wysoką dokładność pomiarów i stabilność i nadaje się do różnych wymagań dotyczących wykrywania poziomu płynu.

3. **Pomiar bez kontaktu**:

- Ponieważ pomiar jest wykonywany za pomocą fal ultradźwiękowych, można zapobiec kontaktu płynu lub materiału z czujnikiem, zmniejszając wymagania konserwacyjne spowodowane korozją materiału,skalowanie i inne problemy.

4. ** Szeroki zakres zastosowań **:
- Dwuprzewodowy ultradźwiękowy miernik poziomu może być szeroko stosowany w pomiarze poziomu, zwłaszcza w płynie korozyjnym, oczyszczaniu ścieków, monitorowaniu poziomu zbiornika, składowaniu chemicznym i innych dziedzinach.

5. **Możliwość przeciwdziałania zakłóceniom**:
- Urządzenie zostało zaprojektowane z myślą o problemach interferencji elektromagnetycznych w zakładach przemysłowych i zazwyczaj ma silną zdolność przeciwdziałania interferencji i może normalnie pracować w złożonych środowiskach.

6. **Alarm i zdalne monitorowanie**:
- Wiele dwuprzewodowych ultradźwiękowych liczników poziomu ma funkcję alarmu poziomu płynu, który może wysyłać sygnały w czasie, aby przypomnieć operatorom, aby się nim zajęli.Nowoczesne wersje metrów poziomu również obsługują zdalne monitorowanie, co jest wygodne do zdalnego zarządzania i sterowania.

Zasada działania:
- Dwuprzewodowy ultrasonowy miernik poziomu wykorzystuje do pomiaru zasadę rozprzestrzeniania się fal ultradźwiękowych.sygnał rozprzestrzenia się na powierzchnię płynu lub na powierzchnię materiału i odbija się z powrotemWysokość poziomu płynu oblicza się na podstawie czasu potrzebnego do przesyłania i odbierania fali ultradźwiękowej w połączeniu z prędkością dźwięku.Prędkość dźwięku zmienia się w zależności od temperatury, ciśnienia i stałej dielektrycznej medium, dlatego zwykle konieczne jest zrekompensowanie tych czynników w celu poprawy dokładności pomiaru.

Zalety:
- **Niski koszt**: konstrukcja z dwoma przewodami zmniejsza złożoność instalacji i okablowania, zmniejszając w ten sposób ogólne koszty.
- ** Łatwość montażu**: metoda podłączenia dwukablowym ułatwia montaż w porównaniu z tradycyjnymi urządzeniami czterokablowymi.
- **Dostępna regulacja**: Wiele dwuprzewodowych ultradźwiękowych mierników poziomu może obsługiwać zdalną regulację i konfigurację, co jest wygodne do obsługi na miejscu.
Zastosowanie:
- **Przemysł wodny**: Używany do monitorowania poziomu płynu podczas oczyszczania ścieków i ścieków.
- **Petrochemiczne**: pomiar poziomu płynu w zbiornikach olejowych i zbiornikach chemicznych.
- ** Żywność i napoje**: nadaje się do przechowywania i kontroli poziomu płynnych żywności i napojów.
- **Przemysł ochrony środowiska**: monitorowanie zmian poziomu płynu w różnych basenach oczyszczania.

Uwaga:
1. **Faktory środowiskowe**: Pomiar ultraszygów może być pod wpływem czynników środowiskowych, takich jak temperatura, wilgotność i ciśnienie, i wymaga odpowiedniej kalibracji.
2. **Powierzchnia odblaskowa**: powierzchnia płynu powinna być gładka. Piana, para itp. mogą wpływać na odblaskowany sygnał i powodować błędy pomiarowe.
3. **Przezparcia**: nadajnik ultradźwiękowy i odbiornik miernika poziomu powinny być chronione przed brudem lub osadami, w przeciwnym razie dokładność pomiaru ulegnie pogorszeniu.

Zaletami dwuprzewodowego ultradźwiękowego miernika poziomu są proste okablowanie i niski koszt,ale konieczne jest również uwzględnienie powyższych czynników środowiskowych i ograniczeń w rzeczywistym użytkowaniu w celu zapewnienia dokładnego pomiaru.


Opis

Ultrasonowy miernik poziomu płynu to cyfrowy instrument poziomu płynu sterowany przez mikroprocesor.Fala dźwiękowa odbija się na powierzchni płynu i jest odbierana przez ten sam czujnik lub odbiornik ultradźwiękowyJest on przekształcany w sygnał elektryczny za pomocą kryształu piezoelektrycznego lub urządzenia magnetostrikcyjnego, a następnie przesyłany i odbierany przez falę dźwiękową.czas obliczenia odległości od czujnika do powierzchni mierzonego płynuZe względu na pomiar bez kontaktu medium pomiarowe jest niemal nieograniczone i może być szeroko stosowane do pomiaru wysokości różnych materiałów ciekłych i stałych.

Wieloimpulsowy wielopunktowy układ przesyłowy niskiego napięcia, wielopunktowy układ odbiorczy podwójnie zrównoważonego tłumienia hałasu
Zwiększa niezawodność przyrządu, rozwiązuje problem niedokładnych pomiarów nierównomiernych poziomów materiału i znacznie zwiększa zdolność przeciwdziałania zakłóceniom,umożliwiające stabilne działanie w pobliżu wieży przesyłowej podstacji.
Automatyczna regulacja mocy, kontrola wzrostu, kompensacja temperatury.
Technologia wykrywania Yingling i bogate funkcje oprogramowania nadają się do różnych złożonych środowisk.
Technologia obliczania kształtu fali poprawia dokładność pomiarów urządzenia.
Funkcja tłumienia interferencji eko zapewnia autentyczność danych pomiarowych.
16-bitowa konwersja D/A poprawia dokładność i rozdzielczość bieżącego wyjścia.
Czujnik jest wykonany z tetrafluoroetylenu i może być stosowany w różnych sytuacjach korozyjnych.
Wielokrotne formy wyjścia: programowalna wyjście przekaźnika, wysokiej precyzji wyjście prądu 4-20mA, Rs-485 wyjście cyfrowej komunikacji, podzielone ultradźwiękowe sondy poziomu płynu.


Specyfikacja

Główne parametry zintegrowanego ultradźwiękowego miernika poziomu płynu

Główne parametry układu czujnika odpornego na korozję typu podzielony, ultradźwiękowy miernik poziomu płynu typu split

Wskaźniki techniczne

Zasada instalacji
Podczas pracy ultradźwiękowego miernika poziomu cieczy, nadajnik (sonda) emituje impulsowe fale dźwiękowe o wysokiej częstotliwości, które odbijają się na powierzchni obiektu mierzonego (powierzchnia wody).Złamanie odbicia odbicia jest odbierane przez ten sam przetwornik (sonda) i przekształcane w sygnał elektryczny. Czas pomiędzy transmisją i odbiciem impulsu (czas ruchu fali dźwiękowej) jest proporcjonalny do odległości od przetwornika do powierzchni obiektu.Związek między odległością transmisji fal dźwiękowych S, prędkość dźwięku C i czas transmisji T można wyrazić w postaci wzoru: S= CXT /2
W przypadku instalacji ultradźwiękowego miernika poziomu płynu należy wziąć pod uwagę problem strefy ślepej ultradźwiękowego miernika.nadajnik ultradźwiękowy nie może zmierzyć poziomu płynuW związku z powyższym przy określeniu zakresu pomiarowego ultradźwiękowego miernika poziomu płynu należy pozostawić margines 50 cm.sonda nadajnika musi być wyższa niż maksymalny poziom płynuTylko w ten sposób można zapewnić dokładne monitorowanie poziomu płynu i bezpieczeństwo ultradźwiękowego miernika poziomu płynu.
W czasie rzeczywistego użytkowania, z powodu niewłaściwej instalacji, miernik poziomu płynu został zanurzony w wodzie, co spowodowało całkowite uszkodzenie miernika poziomu płynu.
Wymagania dotyczące monitora poziomu ultradźwięków SGM
Niska cena, niewielki rozmiar i lekkie ciało, może być stosowany do pomiaru poziomu płynów i masowych stałych bez kontaktu w przemyśle spożywczym, chemicznym, półprzewodnikowym i innych,i może być stosowany do zdalnego monitorowania poziomu i sterowania pompą.
Należy zwrócić uwagę na instalację mechaniczną: instalacja powinna być prostopadła do powierzchni obiektu mierzonego, unikać stosowania do pomiaru obiektów piankowych,i unikać instalacji w odległości mniejszej niż odległość strefy ślepej od powierzchni obiektu mierzonego (strefa ślepa): każdy produkt będzie miał standard, który będzie znany z produktem), należy wziąć pod uwagę, że wiązka unika materiałów blokujących i nie spełnia usta wypełniania i ściany pojemnika.W przypadku wykrywania dużych obiektów stałych, orientację sondy należy dostosować w celu zmniejszenia błędów pomiarowych.

Katalog

Opakowanie i dostawa


Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
A: Tak, mamy gwarancję 12 miesięcy.
