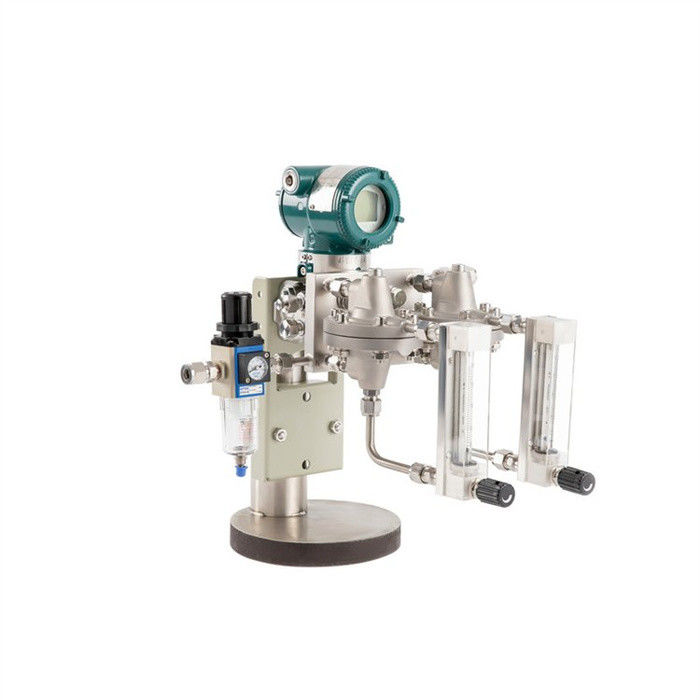

Urządzenie do oczyszczania przepływu pomiar przepływu stała przepływu

Zastosowanie produktu

Oprócz możliwości pomiaru poziomu czystych płynów, miernik poziomu bąbelków (miernik poziomu powietrza) jest bardziej odpowiedni do żrących płynów żrących, płynów o wysokiej lepkości,płynów skłonnych do krystalizacjiPomiar poziomu płynu i niektórych poziomów materiału powstałego z płynów oraz poziomów materiału reakcji polimeryzacyjnej.Szczególnie odpowiednie do włókien chemicznych, przemysłu chemicznego i innych gałęzi przemysłu.

 Zasada

Zasada pomiaru poziomu płynu w dmuchaniu jest następująca: wprowadzenie rury do dmuchania do otwartego pojemnika, a powietrze lub gaz obojętny (taki jak azot) jako źródło gazu jest filtrowany przez filtr. The adjustable pressure reducer (its function is to reduce the air supply pressure Reduce the pressure to a certain constant value (the size of the constant pressure is determined according to the measured liquid level) to ensure constant pressure at the blowing inlet. Czyste powietrze jest następnie wdychane do płynu, który ma być mierzony przez przepływometer pływający, zawór biegu stałego i rurociąg dmuchania powietrza.i przepływ jest ustawiony przez zawór regulacyjny przepływu na przepływometerze pływającym. stały przepływ gazu Ucieka z dolnej bramy rurki wprowadzonej do płynu, pęcherzyków i jest wypuszczany przez płyn do atmosfery.Gdy z dolnego końca rury wypuszczane są śladowe bąbelki (około 25~160L/H) (ze względu na śladową ilość bąbelków i niski przepływ gazu, można zignorować utratę powietrza wzdłuż drogi w rurociągu dmuchowym, tak aby ciśnienie powietrza w rurociągu dmuchowym było prawie takie samo jak poziom płynu ciśnienie statyczne jest równe),więc wartość ciśnienia wskazana przez czujnik ciśnienia różniczkowego odzwierciedla poziom płynu.

  Charakterystyka

System pomiaru poziomu płynu składający się z urządzenia dmuchającego powietrzem nie ma ruchomych części.

Instalacja z jednym licznikiem, instalacja paneli, opcjonalna struktura jednokanałowa, dwukanałowa lub wielokanałowa.

Konstrukcja jest kompaktowa i wytrzymała, a główne elementy wymagane do pomiaru można zintegrować na jednym panelu w celu ułatwienia montażu i konserwacji.

Całkowita konstrukcja mechaniczna, dobre uszczelnienie, niski wskaźnik awarii i niska konserwacja.

Stopnie debugowania miernika poziomu płynu do oddychania powietrzem

(1) Po zakończeniu instalacji urządzenia do dmuchania powietrza, nadajnika ciśnienia różniczkowego (ciśnienia) i rurki do dmuchania powietrza,należy zapewnić szczelność całego systemu dmuchania powietrzaWycieki w systemie dmuchania powietrza spowodują duże błędy w wynikach pomiarów.

(2) Użytkownik włącza najpierw zasilacz nadajnika różnicowego ciśnienia (ciśnienia) i obserwuje, czy wartość wskazania nadajnika różnicowego ciśnienia (ciśnienia) wynosi zero.Jeśli nie jest równa 0., ustawić punkt zerowy nadajnika ciśnienia różnicowego (ciśnienia).

(3) Otwórz zawory wlewu i wylewu źródła powietrza na panelu urządzenia do dmuchania powietrza.ustawić ciśnienie wyjściowe zaworu obniżającego ciśnienie do 0.2-0.4 MPa i natężenie przepływu powietrza do 30 l/h. Zwróć uwagę na różnicę. Sprawdź, czy wartość wskazania nadajnika ciśnienia jest równa zeru.

(4) Wprowadź rurę do środka, który ma być zmierzony.obserwować, czy odpowiedni związek między wartością wskazania ciśnienia różnicowego (ciśnienia) nadajnika a poziomem płynu jest spójny i czy wyjście jest stabilne;. Sprawdzić, czy objętość gazu jest odpowiednia i czy odpowiedni stosunek między wskazaniem ciśnienia różnicowego (ciśnienia) nadajnika a zmianą poziomu płynu jest normalny,może być wprowadzony do eksploatacji.

Ustawienie parametrów miernika poziomu płynu oddychającego powietrzem

(1) Ciśnienie źródła powietrza: 0,4-0,8 MPa

(2) Ciśnienie wyjściowe zaworu obniżającego ciśnienie: 0,2-0,4 MPa

(3) Zalecana przepływność dmuchania powietrza: 20~160 l/h (wybierz odpowiedni przepływ zgodnie z warunkami pracy na miejscu)

Opakowanie i dostawa


Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
