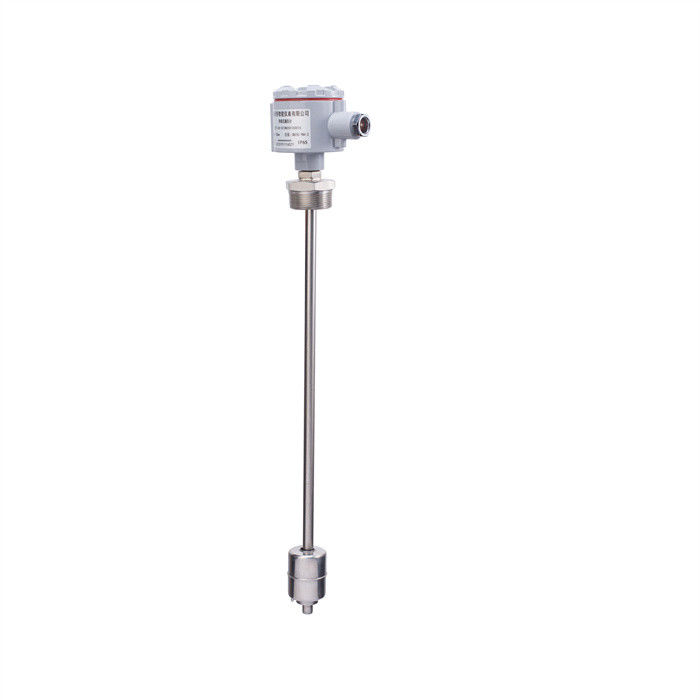

magnesowy miernik poziomu pływającego

Opis

Zmiany w kierunku magnetyzacji w materiałach ferromagnetycznych spowoduje zmiany w rozstawie siatki medium, zmieniając w ten sposób długość i objętość materiałów ferromagnetycznych,a mianowicieW przypadku czujników magnetostryktywnych jest to czujnik bezkontaktowy, zmniejszający zużycie.Ma zalety wysokiej rozdzielczości., wysokiej precyzji, wysokiej stabilności, wysokiej niezawodności, szybkiego czasu reakcji i długiej żywotności.

Zasada działania

Zasada czujnika magnetostryktywnego polega na wytwarzaniu sygnału impulsu naprężenia, gdy dwa różne pola magnetyczne przecinają się,a następnie obliczyć okres czasu wymagany do wykrycia tego sygnałuJedno z tych dwóch pól magnetycznych pochodzi z magnesu stałego w pierścieniu,a drugi pochodzi z impulsu pobudzenia generowanego przez elementy elektroniczne w oddziale elektroniki czujnikaImpuls pobudzenia przemieszcza się z prędkością dźwięku wzdłuż przewodu falowego wykonanego z materiału magnetostryktywnego wewnątrz czujnika.Przy przecinach z permanentnym polem magnetycznym w pierścieniu magnetycznym, mechaniczne wibracje generowane przez przewód falowy tworzą impuls naprężenia z powodu zjawiska magnetostrycji.Impuls naprężenia jest szybko wykrywany przez obwody czujników w komorze elektronicznejPowielokrotnieniem całkowitego czasu od momentu wytworzenia impulsu pobudzenia do wykrycia impulsu naprężenia przez stałą prędkość dźwięku,możemy dokładnie obliczyć zmianę pozycji magnesuProces ten jest ciągły, więc kiedy pozycja pierścienia magnetycznego się zmienia, nowa pozycja jest szybko mierzona.zamiast proporcjonalny lub sygnał, który musi być ponownie wzmocniony, nie występuje przesunięcie sygnału ani zmiana wartości i nie ma potrzeby regularnej ponownej kalibracji jak w przypadku innych czujników.

Specyfikacja

★ Zakres pomiarów (mm) 80-5000 mm

★ napięcie zasilania: +11VDC~+24VDC

★ Forma wyjścia/ napięcie robocze

Sygnał analogowy: 4~20mADC, 0~5VDC, 1~5VDC, 0~10VDC (+15VDC~+36VDC)

Sygnał cyfrowy: RS485

★ Pojemność obciążenia: wyjście sygnału napięcia przy maksymalnym obciążeniu 2mA

Prąd sygnału wyjściowego przy maksymalnym obciążeniu 3KΩ

★ Błąd nieliniowy ± 0,05% FS; maksymalny błąd poniżej 200 mm wynosi 100 μm

★ Błąd powtarzalności lepszy niż 0,002% FS

★ Rozdzielczość lepsza niż 0,002% FS

★ histereza lepsza niż 0,002% FS

★ Temperatura pracy 0~+70°C -15~+60°C -25~+70°C -40~+85°C

★ Materiał pręta pomiarowego 0Cr18Ni9 (304) 316 ze stali nierdzewnej (specjalna dostosowanie)

★ Materiał obudowy elektronicznej przedziału: aluminium odlewane (1Cr18Ni9Ti opcjonalnie)

★ wiodąca metoda PVC zasłonięty kabel (standardowa długość: 2,8m, może być również dostarczana zgodnie z wymaganiami użytkownika)

Blok końcowy wtyczki lotniczej (nie nadający się do wyrobów płomienioodpornych)

★ Stopień ochrony powłok IP68

Należy pamiętać przed instalacją
Należy uważnie przeczytać wszystkie instrukcje montażu, aby zapobiec przekroczeniu dopuszczalnego zakresu czujnika przez temperaturę, wstrząsy, wibracje, ciśnienie i wielkość środowiska instalacji;nie zginaj pręta pomiarowego; nie poddawać końca lub końca elementu elektronicznego czujnika dużemu uderzeniu; elementy elektroniczne czujnikaNie pozwól, aby płyny dotarły do górnej części podstawy komory elektronicznejUżytkownik jest odpowiedzialny za środowisko użytkowania, odporność na korozję, odporność na wybuch i wybór funkcji produktu.żrące, w przypadku parowych i płynnych reakcji chemicznych lub innych uszkodzeń czujnika; po zainstalowaniu magazyn elektroniczny należy chronić.

Sposób instalacji
Wbudowana metoda montażu:

1. Wkręć czujnik do otworu montażowego M18×1,5 i zwróć uwagę na obróbkę powierzchni uszczelniającej pierścienia "O", jak pokazano na rysunku.

2. Zgodnie z pozycją pierścienia magnetycznego, wiercić cztery wierce dziury na domowej produkcji tłok, i zamocować pierścień magnetyczny z M4 × 10 sześciokątnych śrub.Głowa śruby skierowana jest w stronę elektronicznego przedziału czujnika; pierścień magnetyczny powinien być możliwie jak najbardziej koncentryczny z prętem pomiarowym, ale ekscentryczność pierścienia magnetycznego nie ma wpływu na dokładność pomiaru.zaleca się dodanie przewodu PTFE pomiędzy pierścieniem magnetycznym a tłokiem.

3. Jeżeli tłok jest wykonany z materiału przewodzącego magnetycznie, między pierścieniem magnetycznym a tłokiem musi być zainstalowana niemagnetyczna przewodząca prasownia.

Metoda instalacji zewnętrznej:

W przypadku czujników o zasięgu pomiaru mniejszym niż 1000 mm zaleca się stosowanie akcesoriów montażowych FW-1.użyć uchwytu pręta pomiarowego do montażu.

1. Przycisnąć czujnik uchwytem czujnika i przymocować uchwyt do nitek czujnika za pomocą orzecha zamkowego.

2Przymocowanie pierścienia magnetycznego do uchwytu pierścienia magnetycznego za pomocą sześciokątnych śrub M3 × 12.głowica śruby powinna być skierowana w stronę przedziału elektronicznego; pierścień magnetyczny powinien być możliwie jak najbardziej koncentryczny z prętem pomiarowym i nie mieć kontaktu,Ale pierścień magnetyczny powinien być nieco od środka pierścienia nie wpłynie na wydajność czujnika.

Ściśle owiniąć taśmę mocowania wokół końca pręta pomiarowego i mocować ją dwoma śrubami M3×8 i dwoma maticami M3.
Uwaga: Akcesorium do instalacji FW-1 zawiera tylko jedną stałą płytkę, która powinna być mocowana w promieniu 50 mm od końca pręta pomiarowego;akcesorium do instalacji uchwytu pręta pomiarowego ma trzy stałe łupkiMetodą montażu jest: jedna stała płytka jest zamocowana około 25 mm od końca.Następnie naprawić cały początkowo zainstalowany czujnik z domowych śrub zgodnie z wymaganiami instalacji.

Korekta
W związku z długotrwałą stabilnością czujnika, nie są wymagane żadne regulacje w całym cyklu życia.w celu poprawy niezawodności, czujnik nie ma portu do regulacji. Użyj dla pomiaru instrumenta wtórnego kalibrowanego parametrami. Jeśli użytkownik musi zresetować punkt zerowy i pełną skalę,Proszę o kontakt z naszą firmą..

Opakowanie i dostawa


Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
