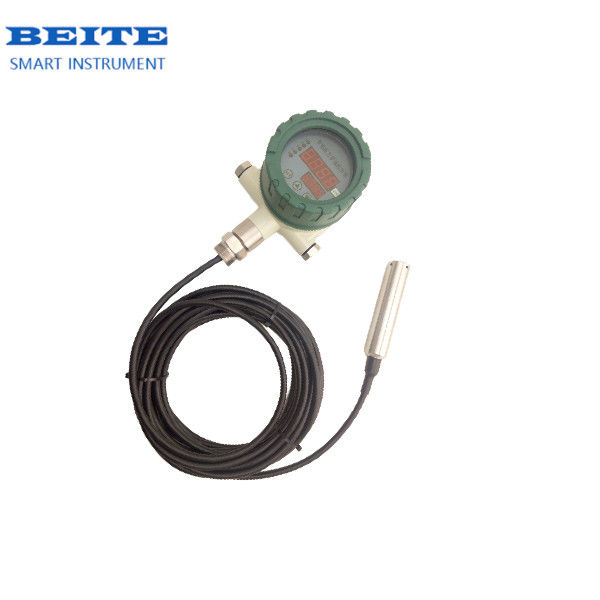

Podwodny miernik poziomu

Przepływomierz płomienioodporny na wybuchy Przepływomierz typu głowicy zmiennej
Opis
Ta seria inteligentnych kontrolerów prądu/poziomu płynu to inteligentne cyfrowe urządzenia do pomiaru i sterowania ciśnieniem, które integrują pomiar ciśnienia, wyświetlacz,wyjście i sterowanieProdukt ten ma w pełni elektroniczną strukturę. Przednia część przyjmuje napełniony olejem czujnik ciśnienia piezorezystywny z diafragmą izolacyjną.o pojemności nieprzekraczającej 10 WTen inteligentny cyfrowy regulator ciśnienia jest elastyczny w użyciu, prosty w obsłudze, łatwy w debugowaniu, bezpieczny i niezawodny.Jest szeroko stosowany w elektrociepłowni., wody z kranu, ropy naftowej, przemysłu chemicznego, maszynowego, hydraulicznego i innych gałęzi przemysłu do wykonywania pomiarów, wyświetlania i kontroli ciśnienia/poziomu mediów płynnych na miejscu.

Instrument nadaje się do przechowywania i stosowania w sytuacjach, w których temperatura otoczenia wynosi -20°C~70°C, a wilgotność jest mniejsza niż 80%.
Podczas podłączenia przyrządu do źródła zasilania należy zapoznać się z punktem 5.2 Podłączenie elektryczne do pracy.
Przy rozbijaniu przyrządu nie należy stosować siły do obudowy przyrządu.

Specyfikacja


- Nie.Wymiary

Połączenie mechaniczne:

Można go bezpośrednio zainstalować na rurociągu hydraulicznym poprzez złącze rurociągu ciśnieniowego (M20*1.5) (inne złącza wielkości można określić podczas zamawiania).silne wibracje lub wstrząsy), połączenia rurociągów ciśnieniowych mogą być mechanicznie odłączane za pomocą mikrokrętów.

Uwaga: Jeżeli zakres pomiaru jest mniejszy niż 100 KPa, należy go zamontować pionowo.

Połączenia elektryczne:

W celu zapobiegania wpływom zakłóceń elektromagnetycznych należy zwrócić uwagę na następujące kwestie:

● Połączenia linii powinny być możliwie krótsze i należy używać zasilanych przewodów

● Staraj się unikać bezpośredniej bliskości urządzeń użytkownika lub okablowania urządzeń elektrycznych i elektronicznych, które mogą powodować zakłócenia.

●Jeśli jest on zainstalowany z mikrowężem, musza go uziemić osobno.

1. Ustawianie funkcji

Wyjście: Istnieją cztery wyjścia przełącznikowe. Odpowiednie wyjście przełącza się, gdy osiągnięta jest wartość odbioru punktu przełączania, i przełącza się z powrotem, gdy ciśnienie spada poniżej wartości zwolnienia.

Ustawić punkt przełączania

AL1H Wartość ta jest wartością przyciągania przełącznika 1

AL1F Wartość ta jest wartością uwolnienia przełącznika 1

AL2H Wartość ta jest wartością przyciągania przełącznika 2

AL2F Wartość ta jest wartością uwolnienia przełącznika 2

AL3H Wartość ta jest wartością przyciągania przełącznika 1

AL3F Wartość ta jest wartością uwolnienia przełącznika 1

AL4H Wartość ta jest wartością przyciągania przełącznika 2

AL4F Wartość ta jest wartością uwolnienia przełącznika 2

Ta wartość jest wartością podstawową.

FILT Ta wartość jest wartością filtra wyświetlania.

END Zapisz i wyjdź

Wartość wyświetlana = wartość podstawowa + wartość zmierzona, więc po ustawieniu wartości podstawowej wartość regulacyjna jest ustawiona zgodnie z wartością wyświetlaną.

Uwaga: Punkt przełącznika jest określany przez konfigurację wartości odbioru i wartości uwolnienia.to górna prędkość wyjścia alarmu (funkcja normalnie otwarta)W przypadku gdy wartość odbioru jest mniejsza niż wartość uwolnienia, jest to wyjście alarmowe niższej granicy (normalnie funkcja zamknięta).Różnica między wartością i wartością uwolnienia jest histerezą punktu przełącznika.

Przykład: Aby ustawić punkt przełącznika 1 jako górny limit wyjścia alarmowego (funkcja normalnie otwarta) na 4Mpa

Odciąganie i odłączenie przy mniejszym niż 3,95 Mpa; punkt przełącznika 2 to dolny limit wyjścia alarmu (normalnie funkcja zamknięta) Odłączenie przy 10 Mpa, odciąganie i połączenie poniżej 9,95 Mpa:Wprowadź menuUstawienia:

AL1H=4.00 AL1F=3.95

AL2H=9.95 AL2F=10.00

●Naciśnij klawisze SET

● Wyświetlacz LOCK (proszenie o hasło)

●Naciśnij klawisze ▲ lub ▼, aby wprowadzić hasło 1.

●Naciśnij klawisze SET, aby potwierdzić

●Naciśnij klawisz ▲ lub ▼, aby przewiesić w górę lub w dół, aby wybrać menu (AL1H, AL1F, AL2H, AL2F,,,,,END)

●Naciśnij klawisz "SET", aby wejść do wybranego menu.

●Naciśnij klawisz ▲ lub ▼, aby zmienić ustawienia

●Naciśnij klawisz "SET" w celu potwierdzenia.

● Po zakończeniu modyfikacji wybierz menu "END" i naciśnij klawisz "SET", aby potwierdzić zapisanie i wyjście.

●Jeśli przez 30 sekund nie zostanie naciśnięty żaden klawisz, automatycznie zostanie wyłączony ze stanu ustawienia, ale zmienione dane nie zostaną zapisane.

Wskazówki dotyczące stosowania

1Instrument nadaje się do przechowywania i stosowania w warunkach, w których temperatura otoczenia wynosi -20°C~70°C, a wilgotność jest mniejsza niż 80%.

2Przy podłączaniu przyrządu do zasilania należy zapoznać się z punktem 5.2 Podłączenie elektryczne.Tylko po potwierdzeniu prawidłowego działania można włączyć zasilanie do pracy.

3. Podczas rozbierania przyrządu nie stosuj siły do obudowy przyrządu.

2. Gwarancja

Pod warunkiem, że użytkownik przestrzega zasad użytkowania i ochrony, przyrząd jest gwarantowany przez rok od daty wysyłki.Nasza firma przyjmuje listy., połączeń i sugestii użytkowników w dowolnym momencie.

Opakowanie i dostawa


Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
