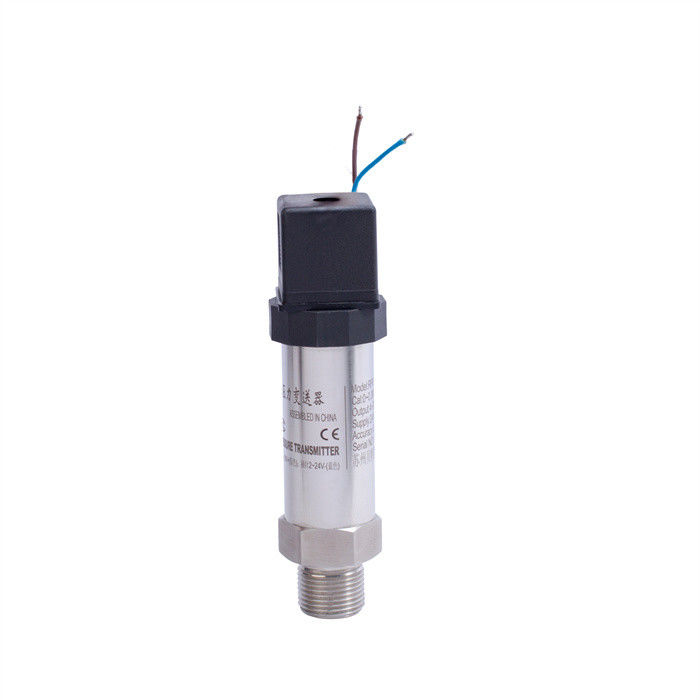

Kompaktowy nadajnik ciśnienia Przełącznik ciśnienia Instrument ciśnienia

Moduł płyty drukowanej
Moduł płyty obwodowej nadajnika jest płytą obwodową wykorzystującą specyficzną dla zastosowania technologię układu scalonego i opakowania powierzchniowego.Płyta przyjmuje sygnał od czujnika i koryguje go i linearyzuje. część wyjściowa modułu płyty obwodów konwertuje sygnał cyfrowy na sygnał wyjściowy analogowy,i nadajnik HART może komunikować się z ręcznym operatorem HART lub górnym oprogramowaniem komputerowym.
1.2.1 Konwersja A/D
obwód konwersji A/D wykorzystuje 16-bitowy obwód zintegrowany o niskim zużyciu energii do konwersji analogicznego prądu wyjściowego przez demodulator na prąd cyfrowy,który jest dostarczany do mikroprocesora jako sygnał wejściowy.
1.2.2 Mikroprocesor
Mikroprocesor nadajnika kontroluje konwersję A/D i D/A, a także może wykonywać samodzielną diagnozę i realizować komunikację cyfrową.cyfrowa wartość ciśnienia jest przetwarzana przez mikroprocesor i przechowywana jako liczba w celu zapewnienia dokładnej korekty i konwersji jednostek inżynieryjnychOprócz tego mikroprocesor może również wykonywać linearyzację czujnika, współczynnik zasięgu, czas tłumienia i inne funkcje.
1.2.3 pamięć EEPROM
EEPROM przechowuje wszystkie konfiguracje, charakterystyki i cyfrowe parametry, pamięć jest niezmienna, więc nawet jeśli zasilanie jest wyłączone,Przechowywane dane mogą być nadal nienaruszone, aby osiągnąć inteligentną komunikację w dowolnym momencie..
1.2.4 Konwersja D/A
Konwersja D/A przekształca skorygowany sygnał cyfrowy wysyłany przez mikroprocesor w sygnał analogowy o mocy 4-20 mA i przesyła go do pętli.
1.2.5 Komunikacja cyfrowa
Nadajnik jest testowany i konfigurowany przy użyciu komunikatora lub dowolnego systemu obsługującego protokół komunikacji HART, aby zakończyć komunikację.Protokół HART wykorzystuje standard branżowy BELL202 częstotliwości zmiany fazy (FSK) technologii, z sygnałem cyfrowym 1200Hz lub 2200Hz nakładanym na sygnał 4 ~ 20mA w celu osiągnięcia komunikacji, komunikacja, sygnał częstotliwości w procesie 4 ~ 20mA nie wytwarza żadnych zakłóceń.

Parametry funkcjonalne
Środek zastosowania: ciecz, gaz i para.
Zakres pomiarów: patrz certyfikat produktu i etykieta.
Sygnał wyjściowy: dwa przewody 4 ~ 20Ma DC lub nakładany numer HART na 4 ~ 20Ma DC
Sygnał słowny, przez użytkownika do swobodnego wyboru wyjścia liniowego lub wyjścia korzeniowego (ciśnienie różniczkowe).
Zasilanie: zasilanie wynosi 12 ~ 45VDC, a ogólne zasilanie robocze wynosi 24VDC.
Obciążenie: maksymalny rezystancja obciążenia RL płyty to: RL = (Vs-12V) /0,023A,
W formule RL: maksymalny opór obciążenia Ω, maksymalny RL wynosi 600Ω podczas łączności; Vs: zasilanie
Napięcie V.

Zakres i pozycja zerowa: nadajnik można regulować przyciskiem na miejscu lub przyjmując HART
Komunikacja jest regulowana zdalnie.
Pozytywne i ujemne przenoszenie: Przekaźnik ciśnienia różnicowego: maksymalne pozytywne przenoszenie jest górną granicą zakresu pomiarów (URL)
Zmiana temperatury pomiarowej: maksymalna migracja ujemna jest URL.
Pozytywna wartość przeniesienia jest różnicą między adresem URL a pomiarami.
Przekaźnik ciśnienia bezwzględnego: maksymalny dodatni przeniesienie jest różnicą między URL a zakresem pomiaru; bezobciążenie
Migracja.
Alarm awaryjny: program samodiagnostyczny wykrywa awarię o mocy analogowej większej niż 22 mA lub niższej
Przy alarmie 3,9 mA można wybrać sygnał alarmowy wysoki i niski za pomocą elektronicznego przełącznika komponentu.
Ochrona zapisu stanu nadajnika: włączenie przełącznika na komponent elektroniczny, aby zapobiec konfiguracji nadajnika
Zmiana.
Zakres temperatur: obwód elektroniczny: -30 ~ +85°C

Element wrażliwy (napełniony olejem silikonowym): -40 ~ +104°C (napełniony olejem obojętnym): -184 ~ +71°C
Temperatura przechowywania: -30 ~ +85°C
Czas uruchomienia: maksymalne tłumienie < 2 s
Wchłanianie objętościowe: < 0,16 cm3
Damping: Damping elektryczny wynosi 0 ~ 16s, można go regulować w odstępie 0,1s, czuły element (ładowanie
Olej silikonowy) naturalny czas 0,2 s, czas tłumienia w zakresie kodu 3 wynosi 0,4 s.

Opakowanie i dostawa


Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
