Bezprzewodowe nadajniki ciśnienia do pomiaru ciśnienia studni naftowych i gazowych

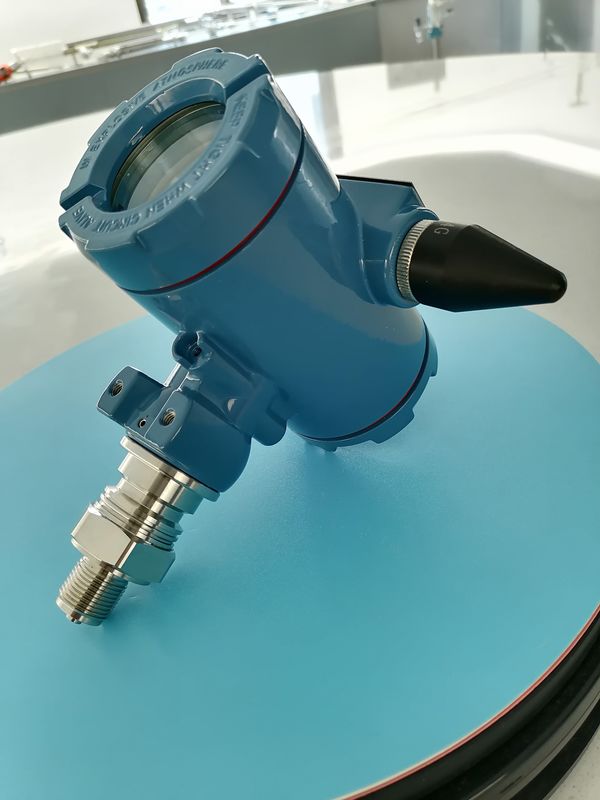

Przedstawienie obrazu produktu

Bezprzewodowy nadajnik ciśnienia to urządzenie służące do pomiaru i przesyłania danych o ciśnieniu.Przekazuje sygnały ciśnienia do odbiorcy za pomocą technologii komunikacji bezprzewodowej w celu uzyskania zdalnego monitorowania i przesyłania danychW porównaniu z tradycyjnymi przewodowymi nadajnikami ciśnienia, bezprzewodowe nadajniki ciśnienia nie wymagają okablowania, są bardziej elastyczne w montażu,i nadają się do stosowania w zastosowaniach, w których okablowanie nie jest łatwe lub używane są urządzenia mobilne.

Skład bezprzewodowego nadajnika ciśnienia
1. ** czujnik ciśnienia**: wykrywa ciśnienie pomiarowego medium i przekształca je w sygnał elektryczny.
2. ** obwód przetwarzania sygnału**: warunki i wzmacnia sygnał elektryczny do transmisji.
3. **Modul komunikacji bezprzewodowej**: Przekazuje przetwarzany sygnał bezprzewodowo, np. LoRa, Zigbee, NB-IoT, Wi-Fi lub Bluetooth.
4. **System zasilania**: Zazwyczaj zasilane bateriami, a niektóre wykorzystują energię słoneczną lub inne metody samodzielnego zasilania.
5. **Wykrycie i ochrona**: Aby dostosować się do trudnych środowisk przemysłowych, zazwyczaj stosuje się powłoki odporne na korozję, wodoodporne i wybuchoodporne.

Scenariusze zastosowań
- **Automatyka przemysłowa**: nadaje się do monitorowania ciśnienia rurociągów fabrycznych, zbiorników magazynowych, kotłów itp.
- **Przemysł naftowy i gazowy**: stosowany do pomiaru ciśnienia w polach naftowych i studniach gazowych.
- **Oczyszczanie wody i ochrona środowiska**: monitorowanie urządzeń oczyszczających wodę i ciśnienia rurociągów.
- System HVAC: wykrywa zmiany ciśnienia w systemach klimatyzacji i HVAC.
- ** Inteligentne rolnictwo**: monitorowanie ciśnienia wody w systemach nawadniania.

Zalety
- ** Elastyczna instalacja**: nie wymaga podłączenia kabli, co pozwala zaoszczędzić czas i koszty instalacji.
- **Łatwa konserwacja**: ograniczenie napraw z powodu uszkodzenia lub zużycia przewodów.
- **Dalny monitoring**: obsługuje transmisję sygnału na duże odległości i nadaje się do rozproszonego monitorowania.
- **Wielka zdolność adaptacyjna**: może być stosowana w trudnych warunkach, takich jak wysoka temperatura, wysoka wilgotność lub sytuacje łatwopalne i wybuchowe.

Bezprzewodowe nadajniki ciśnienia zwiększają poziom inteligencji urządzeń poprzez połączenie technologii czujników i technologii komunikacji bezprzewodowej,w szczególności w dziedzinie przemysłowego Internetu Rzeczy (IIoT).

W celu wyboru właściwego miejsca montażu należy wziąć pod uwagę następujące punkty:
1) Środki korozyjne lub przegrzane nie mogą być w bezpośrednim kontakcie z nadajnikiem;

2) zapobieganie odkładaniu się osadu w rurze ciśnieniowej;

3) Używaj rur ciśnieniowych tak krótko, jak to możliwe;

4) Wysokość hydrauliczna w dwóch rurach ciśnieniowych powinna być zrównoważona;

5) Rurociąg ciśnieniowy powinien być zainstalowany w miejscu o niewielkim gradiencie i wahań temperatury;

Przy pomiarze ciśnienia gazu wymagane jest zainstalowanie rury wywołującej ciśnienie podłączonej do rurociągu procesowego w zakresie 45° w kierunku pionowym w górę lub pionowym w górę.Przekaźnik powinien być zainstalowany nad bocznym wlotem ciśnienia, aby umożliwić wyładowanie płynu do rurociągu procesowegoPrzy pomiarze ciśnienia cieczy wymagane jest zainstalowanie rury wywołującej ciśnienie podłączonej do rurociągu procesowego w kierunku poziomym lub w zakresie 45° w dół w kierunku poziomym.Przekaźnik jest zainstalowany pod portem ciśnieniowym po stronie, aby umożliwić wyładowanie gazu do rurociągu procesowego.

Specyfikacja

Proces montażu bezprzewodowego nadajnika ciśnienia jest stosunkowo prosty i elastyczny, ale w celu zapewnienia dokładności pomiaru i stabilności komunikacji,Należy zwrócić uwagę na niektóre punkty instalacjiPoniżej przedstawiono procedury instalacji i środki ostrożności dla bezprzewodowego nadajnika ciśnienia:

Kroki montażowe

1. **Wybierz lokalizację instalacji**
- Upewnij się, że miejsce instalacji odzwierciedla rzeczywiste zmierzone ciśnienie i unikaj martwych kątów lub zakrętów rur.
- Wybierz miejsce bez zakłóceń i unikaj silnych źródeł zakłóceń elektromagnetycznych, takich jak konwertery częstotliwości, nadajniki radiowe itp.
W przypadku transmisji na duże odległości należy upewnić się, że nie ma zbyt wielu przeszkód.

2. ** Podłącz środek pomiarowy**
- Do podłączenia nadajnika do rury ciśnieniowej lub interfejsu ciśnieniowego należy użyć odpowiedniego złącza.
- Upewnij się, że rozstaw jest dobrze uszczelniony, aby uniknąć wycieków wpływających na dokładność pomiaru.
- Unikać bezpośredniego narażenia na silne wibracje lub drastyczne zmiany temperatury podczas montażu.

3. **Konfiguracja zasilania i łączności bezprzewodowej**
- Sprawdź zasilanie baterii lub zewnętrzne zasilanie, aby upewnić się, że nadajnik ma wystarczające zasilanie.
- Konfiguracja modułu komunikacji bezprzewodowej i ustawienie parametrów komunikacji, takich jak częstotliwość, adres identyfikacyjny, prędkość transmisji danych itp.Upewnij się, że konfiguracja komunikacji pasuje do końca odbiorcy.
- W przypadku wymagań dotyczących odporności na wybuchy należy zapewnić stosowanie wybuchoodpornych baterii lub zasilania zgodnego z normami.

4. **Badanie sygnału**
- Po zakończeniu instalacji należy wykonać test sygnału w celu potwierdzenia, że dane mogą być normalnie przesyłane do urządzenia odbierającego.
- sprawdzić dokładność pomiarów nadajnika ciśnienia i kalibrować nadajnik tak, aby spełniał wymagania pomiarowe.

5**Skoncentruj nadajnik**
- Użyj odpowiednich uchwytów do mocowania nadajnika, aby zapobiec jego rozluźnieniu.
- Jeśli urządzenie ma być zainstalowane na zewnątrz, najlepiej użyć osłony ochronną, aby chronić urządzenie przed czynnikami naturalnymi, takimi jak wiatr i deszcz.

Środki ostrożności

- ** Unikać drgań**: Jeśli urządzenie jest zainstalowane w miejscu o dużej częstotliwości drgań, należy podjąć środki zmniejszające drgania, takie jak dodanie podkładek zmniejszających drgania.
- ** Regularna konserwacja**: sprawdź moc baterii urządzenia i regularnie wymieniaj lub ładuj baterię.
- ** Środki ochronne**: W trudnych warunkach należy upewnić się, że nadajnik posiada pokój o wystarczająco wysokim poziomie ochrony, np. IP65 lub wyższy poziom wodoodporności i odporności na kurz.
- **Ochrona przed błyskawicami i uziemienie**: W przypadku instalacji w obszarach często oświetlanych należy rozważyć środki ochrony przed błyskawicami i wykonać dobrą pracę w zakresie uziemienia.
Sugestie dotyczące instalacji na specjalne okazje

- ** Środowisko o wysokiej lub niskiej temperaturze**: Wybierz nadajnik odpowiedni dla zakresu temperatur, aby uniknąć uszkodzenia urządzenia z powodu wysokiej lub niskiej temperatury.
- **Środowisko wybuchowe**: używać wybuchoodpornych bezprzewodowych nadajników ciśnienia i zapewnić zgodność z normami i wymaganiami dotyczącymi wybuchoodporności.
- **Środowisko morskie lub korozyjne**: Wybierz nadajnik wykonany z materiałów odpornych na korozję, aby wydłużyć żywotność urządzenia.

Prawidłowa instalacja może zapewnić dokładność pomiarów i stabilność transmisji danych bezprzewodowego nadajnika ciśnienia oraz wydłużyć jego żywotność.

Utrzymanie produktu
1Wszystkie połączenia inteligentnego nadajnika nie mogą być rozwiązywane lub rozmontowane według woli.
2Inteligentny nadajnik ciśnienia musi być umieszczony i obsługiwany ostrożnie, aby zapobiec uszkodzeniu przepony i innych akcesoriów.Powinno być zwrócone do naszej firmy.Przy powrocie należy chronić przepustnicę nadajnika i nie dopuścić do jej uszkodzenia podczas transportu.Wypełnij cały element w materiał antywibracyjny i wyślij go z powrotem do naszej firmy.

Rozpakowanie i kompletność produktu
1Przy rozpakowywaniu należy sprawdzić czy opakowanie jest nienaruszone oraz czy model, specyfikacje i umowa zamówienia nadajnika są zgodne z listą opakowań.Sprawdź czy przypadkowe akcesoria są kompletne.
2. Akcesoria do różnicowego ciśnienia / nadajnika ciśnienia
● 1 egzemplarz instrukcji obsługi
● 1 kopia certyfikatu produktu
● 1 kopia danych z inspekcji fabrycznej produktu
● 1 zestaw wtyczki, wtyczki przewodowej, uchwytu montażowego i karty w kształcie U (opcjonalnie)

Opakowanie i dostawa


Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach pomiarowych poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
