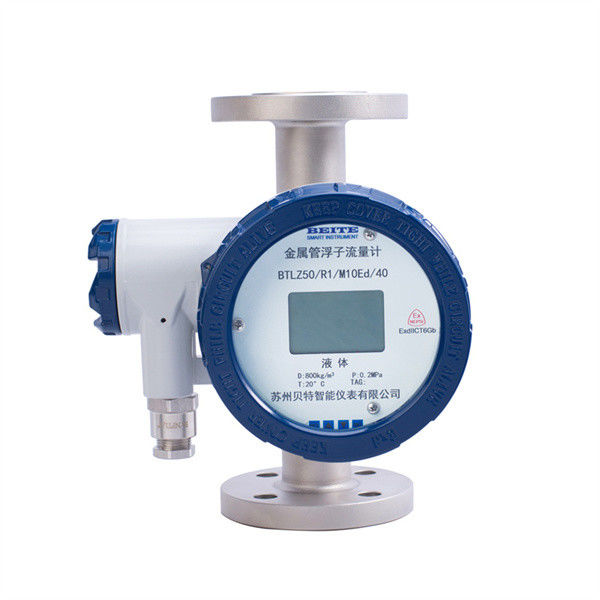

Inteligentny przepływomierz płynny z rur metalowych serii BTLZ składa się z dwóch części:
Istnieją cztery rodzaje płynnych materiałów kontaktowych dla czujnika:
stali nierdzewnej, stopów Hastelloy, tytanu i FEP wyłożonych ze stali nierdzewnej; users can choose different liquid contact materials according to different process pressures and medium corrosive requirements to meet the process pressure resistance and medium corrosion protection requirementsZgodnie z różnymi wymaganiami pomiarowymi użytkownicy mogą wybrać różne kombinacje wskaźników przy wyborze modeli w celu osiągnięcia różnych wymogów pomiarowych.Specyficzne formy wskaźników i ich odpowiednie funkcje przedstawiono w spektrum typów wskaźników.Pomiar przepływu jest wykonywany przez nadajnik w wskaźniku poprzez magnes sprzęgający, aby wykryć zmianę pozycji pływacza w celu zakończenia wskazania przepływu i transmisji sygnału.W przypadku przepływu pomiarowego z dołu na górę przez rurę pomiarową, pływak jest stosunkowo nieruchomy w określonej pozycji, gdy grawitacja, pływalność i przepływ płynu są zrównoważone.Pozycja ta zmienia się z obszaru pierścieniowej szczeliny między pływaczem i tuby stożkowej i przepływ płynuPozycja pływacza odpowiada przepływowi pomiarowego medium.
4Parametry techniczne
Woda w zakresie pomiaru ((20°C)
16/150000 l/h
gaz(0.1013MPa 20°C)
0.5/4000 m3/h
Wyrzucenie racji
10:1(Specjalny typ 20:1)
Poziom dokładności
2.5(Specjalny typ 1,5% lub 1,0%)
Ciśnienie robocze
DN15/DN50 PN16MPa
DN80/DN150 PN10MPa(Specjalny typ 16MPa)
Poziom ciśnienia w kurtce:10,6 MPa
Średnia temperatura
Standard: -20°C/+200°C
Wysoka temperatura 300°C
Typ obudowy FEP ≤ 90°C
Temperatura otoczenia
-20°C/+100°C ((typu zdalnego sterowania bez wyświetlacza LCD≤85°C)
(typu zdalnego sterowania z wyświetlaczem LCD ≤ 70°C)
Średnia lepkość
DN15:≤ 5 mPa.s
≤ 30 mPa.s
DN25:≤ 250 mPa.s
DN50/DN 150:≤ 300 mPa.s
Wyświetlacz LCD
Obszar liczbowy natychmiastowego przepływu:0.000/99999
całkowity zakres liczbowy przepływu:0.00/99999999
Wyjście sygnału
Standardowy sygnał: Dwuprzewodowy 4~20mA ((HART opcjonalny)
Standardowy sygnał: Trójprzewodowy 0~10mA
Sygnał alarmowy:1. Dwa wyjścia relé ((Limity 125VAC/0,25A)
2. Jeden lub dwa przełączniki bliskości ((przełączniki zgodnie z potrzebami klienta)
Wyjście impulsowe: 0~1KHz Wyjście izolowane (poziom wyjścia Vpp>4,5V)
Zasilanie:1.Standardowa: 24VDC±20% 2.Na zamówienie: 220VAC ((85~265VAC)
3- Akumulator:3.7@4.4-5.2AH Bateria litowa, każda z grup może być używana przez 3~12 miesięcy.
Zmieniaj grupy.
Połączenie:
Standard:Flanca HG20592
Specjalne połączenie: zgodnie ze standardem flanszy klienta
Użytkownik: przędza śrubowa
Interfejs elektryczny M16×1.5,PG11,1/2 ∆NPT lub według potrzeb klienta
Wysokość
Standard: 250 mm (inne instalacje, patrz formularz)
Stopień ochrony
IP65/IP67
Znak zabezpieczający
Typ bezpieczeństwa wewnętrznego:ExiaIICT4/6
Rodzaj ognioodporny:Wykorzystanie/6
Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach pomiarowych poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
