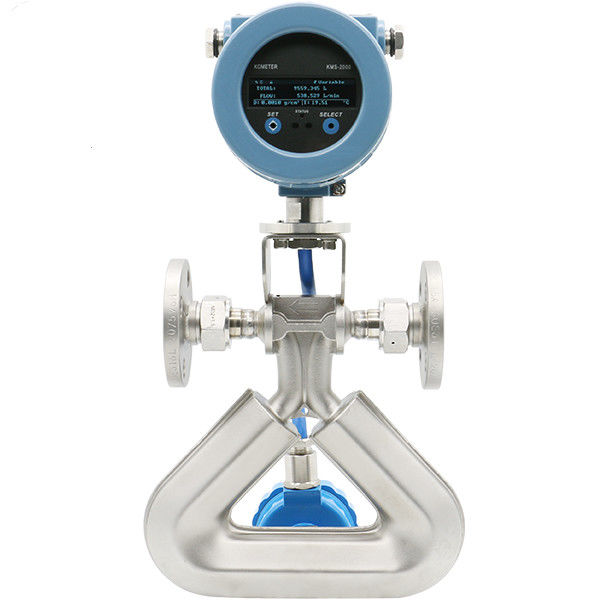

Wysokiej precyzji 316L Coriolis gazowy przepływomierz wysokiej temperatury

Szczegółowe wprowadzenie pomiaru przepływu masy Coriolis:

Miernik przepływu masy Coriolisa jest miernikiem używanym do pomiaru przepływu masy cieczy lub gazu, a jego zasada działania opiera się na efekcie Coriolisa.Przepływomierze Coriolis są szeroko stosowane ze względu na ich wysoką dokładność i szeroki zakres zastosowańPoniżej przedstawiono szczegółowe wprowadzenie do miernika przepływu masy Coriolis:

Zasada działania

Zasada działania miernika przepływu masy Coriolisa opiera się na Efekcie Coriolisa, który odnosi się do siły inercyjnej, której obiekt będzie podlegał, gdy porusza się w układzie obrotowym.Szczegółowo, przepływomierz Coriolis stosuje następujące kroki do pomiaru przepływu:

1. **Przepływ płynu przez czujnik**: płyn przepływa w czujniku przepływometra, zwykle przez parę wibrujących rur lub elementów wibrujących.

2. **Wibracja rur wibrującej**: Wibracje rur przepływometer są zmuszone do wibracji w określonej częstotliwości i amplitudzie.Płyn wywiera siłę na te wibrujące rurki podczas procesu przepływu.

3. **Generacja siły Coriolisa**: Gdy płyn przepływa przez wibrującą rurę, siła Coriolisa jest generowana z powodu bezwładności płynu,i ta siła powoduje, że wibrująca rurka ma względne przesunięciePrzesunięcie to wpływa na częstotliwość drgań i fazę drgającej rurki.

4. **Pomiar i obliczenia**: czujnik wykrywa względne przesunięcie i zmianę częstotliwości rurki wibrującej i przekształca te sygnały w wartości przepływu masy.Analizując właściwości drgań rurki wibrującej, przepływomierz może bezpośrednio obliczyć przepływ masy płynu bez uwzględniania zmian gęstości i temperatury płynu.

Główne cechy

- ** Wysoka dokładność **: przepływometery Coriolis zapewniają bardzo wysoką dokładność pomiarów, która może osiągnąć 0,1% lub nawet wyższą.

- ** Bezpośrednie pomiar przepływu masy**: przepływ masy płynu można mierzyć bezpośrednio bez konwersji stosunku pomiędzy przepływem objętościowym a gęstością.

- ** Szeroki zakres zastosowań**: nadaje się do pomiaru przepływu płynów i gazów, w tym płynów o wysokiej lepkości, korozyjności lub wysokiej zawartości bąbelków.

- **Wszechstronne funkcje**: Oprócz pomiaru przepływu, wiele przepływometrów Coriolis może również mierzyć inne parametry, takie jak temperatura, gęstość i stężenie.

- **Mniejsze wymagania konserwacyjne**: Ponieważ część pomiarowa przepływometra nie ma ruchomych części mechanicznych, jest stosunkowo mniej podatna na zużycie i awarie.

Obszary zastosowań

- **Przemysł chemiczny**: Używany do dokładnego pomiaru przepływu chemikaliów, zwłaszcza tych, które są bardzo korozyjne lub lepkie.
- **Przemysł spożywczy i napojów**: dokładne pomiary ciekłych surowców i produktów w celu zapewnienia spójności i jakości produktu.
- **Nafta i gaz**: pomiar przepływu ropy naftowej, gazu ziemnego i ich mieszanin, zwłaszcza w sytuacjach, w których wymagana jest wysoka dokładność i stabilność.
- **Przemysł farmaceutyczny**: Używany do dokładnego pomiaru przepływu leków i innych krytycznych płynów podczas procesu produkcji.

Ogólnie rzecz biorąc, mierniki przepływu masy Coriolis stały się kluczowym narzędziem pomiaru przepływu w wielu dziedzinach przemysłu ze względu na ich wysoką dokładność, stabilność i wszechstronność.

Główne cechy
1Niepodważalne osiągi w zakresie przepływu masy płynu, przepływu objętości i pomiaru gęstości
2Unikalna konstrukcja zapewnia niezrównaną czułość i stabilność pomiarów
3Gwarantuje stabilną i niezawodną wydajność w najszerszym zakresie przepływu
4Zaprojektowane w celu zminimalizowania wpływu procesu, montażu i środowiska

Zastosowanie
Przepływomierz masy może być stosowany w następujących dziedzinach w celu spełnienia wymagań dotyczących składników, procesów mieszania i pomiarów handlowych.
Chemiczne: zawierające układ reakcji chemicznej
Ropa naftowa: analiza zawartości wilgoci
Lipidy: w tym oleje roślinne, tłuszcze zwierzęce i inne oleje
Produkty farmaceutyczne
Malarstwo
Wytwarzanie papieru
Drukowanie i farbowanie tkanin
Paliwo: ropa naftowa, ropa ciężka, susza węglowa, smary i inne paliwa.
Żywność: napoje rozpuszczalne w gazie, napoje zdrowotne i inne płynne.
Transport: pomiar płynu w rurociągu.
Płyn o niskiej temperaturze, taki jak ciekły tlen i ciekły azot, niska temperatura do -200°C
Płyn o wysokiej temperaturze, maksymalna temperatura do 300°C
Płyn podwyższonego ciśnienia, np. pomiar przepływu obornika do cementuwania wiertniczego ropy naftowej

Zasada działania
Jeżeli rurociąg obraca się wokół punktu (P), podczas gdy przez niego przepływa ciecz (w kierunku lub z dala od środka obrotu), ciecz ta wytwarza siłę inercjalną, w odniesieniu do rysunku 1.1:

Struktura czujnika

Czujnik przepływozmiaru masy składa się z rurki pomiarowej, urządzenia napędowego, czujnika pozycji, konstrukcji podtrzymującej, czujnika temperatury, obudowy itp.
1 Konstrukcja nośna: rurka pomiarowa zamocowana na konstrukcji nośnej jako oś drgająca.
2 Rurka pomiarowa (rurka wibrująca): składa się z dwóch rury równoległych.
3 Detektor położenia: stosowany do pomiaru zniekształcenia rurki pomiarowej.
4 Urządzenie napędowe: wytwarzanie siły elektromagnetycznej, która napędza rurę pomiarową, aby wibrowała w pobliżu częstotliwości rezonansu.
5 Obudowa: chroni rurę pomiarową, jednostkę napędową i detektor.

Parametry techniczne

Opakowanie i dostawa


Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
