Cyfrowe mierniki przepływu gazu ziemnego

Opis

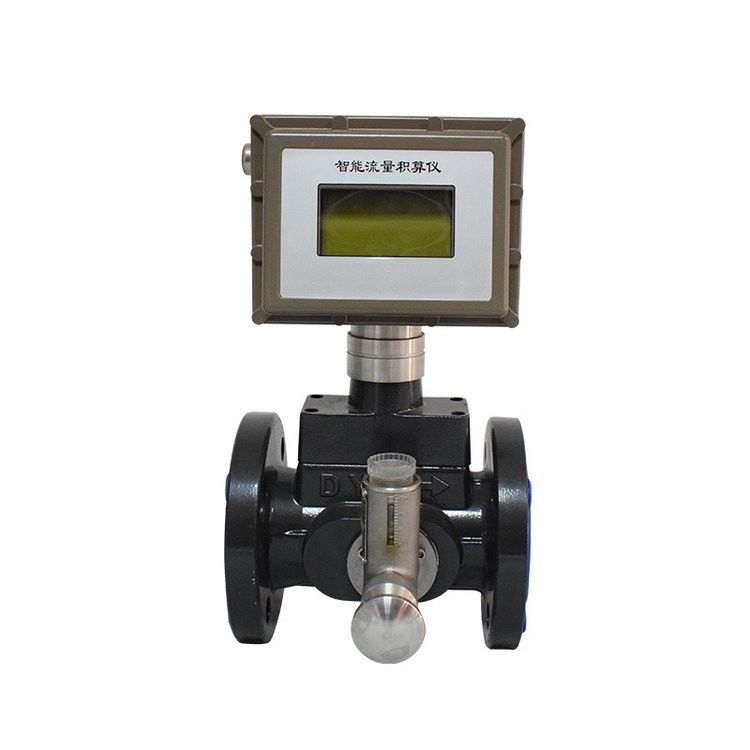

Przepływomierz turbiny gazowej z kompensacją temperatury i ciśnienia zawiera czujnik przepływu turbiny gazowej i totalizer przepływu.Jego główne wskaźniki wydajności wynoszą do i idealny instrument do pomiaru handlu gazem.

1Kaliber przyrządu i metoda podłączenia: 25.40.50.65.80.100.125.150.200.250.300 przyjmuje podłączenie flansek
2Współczynnik zasięgu: 1:10 1:20 1:30
3Materiał przyrządu: Korpus licznika: 304 stal nierdzewna
4Poziom ochrony: ip65

Zasada działania
Gdy przepływ powietrza wchodzi do przepływoomierza, najpierw przechodzi przez prostownik o specjalnej strukturze i jest przyspieszany.turbina pokonuje moment obrotowy oporu i momentu obrotowego tarcia i zaczyna się obracaćGdy moment osiąga równowagę, prędkość obrotowa jest stabilna.i pole magnetyczne jest okresowo zmieniane przez magnes na obracającym się dysku nadajnika, tak aby generator impulsu emitował sygnał impulsowy o częstotliwości proporcjonalnej do przepływu.Mikroprocesor w konwerterze liczy i oblicza sygnał impulsowy w celu uzyskania przepływu w stanie roboczymJednocześnie wykrywa temperaturę i ciśnienie medium, przekształca przepływ objętościowy w stanie roboczym w standardowy przepływ objętościowy zgodnie z modelem korekty objętości,i gromadzi go w celu uzyskania standardowej objętości całkowitej kwoty. .

Formuła obliczeniowa
Na przykład: przepływomierz turbiny gazowej kalibru DN40, zakres przepływu 5-50 m3/h, F-1 ustawiony na 0 (wykrywa natychmiastową ilość mh, wyświetla ilość kumulacyjną m3), F-8 ustawiony na 0.001, F-9 jest ustawiona na 250 ms, co oznacza, że dla każdego akumulowanego przepływu 0,001 m zostanie wyprodukowany równoważny impuls o szerokości impulsu 250 ms i cyklu pracy 50%, tj.częstotliwość górnej granicy wynosi 1000/ (250*2) = 2 Hz, a odpowiednia górna granica przepływu wynosi 0,001 * 2 * 3600-7,2 m3/h, gdy natychmiastowy przepływ jest większy niż 7,2 m3/h, częstotliwość pulsu ekwiwalentu wyjściowego jest nadal 2 Hz, tj.wyjście jest nasycone.

Kompensacja współczynnika przyrządowego, tj. wielopunktowa korekta wielowzroczna współczynnika przyrządowego K (patrz P16), łącznie 1 można ustawić na 6, (F, K) (i=1, 2,..., 6)

(1) F, jest częstotliwością początkową proporcjonalną do przepływu, jednostką Hz;

K jest bezwymiarowym stosunkiem między współczynnikiem t w punkcie częstotliwości E a współczynnikiem przyrządowym K (parametr P9), gdzie K jest rzeczywistym współczynnikiem w punkcie częstotliwości F,zazwyczaj uzyskiwane przez kalibrację przepływu rzeczywistego.

(2) Zasada działania wielopunktowej korekty wielowzorcowej: częstotliwość odpowiadająca prędkości przepływu prądu Q jest F:

F. > F, (i=12...18), zgodnie ze specyficznymi parametrami wbudowanymi w tabelę, F jest częstotliwością ostatniego punktu korekty.


Specyfikacja

ilustracja

1Górna granica utraty ciśnienia jest utratą ciśnienia, gdy przepływozmierzacz pracuje w górnej granicy przepływu, medium jest powietrzem, a temperatura jest normalna.

2DN20, DN32, DN65 i DN125 to produkty niezgodne z krajowymi standardami i muszą być dostosowane.

Lokalizacja instalacji i wymagania
1. Jest ściśle zabronione spawanie flanszu rurowego online z przepływometerem. Przepływozmiar należy usunąć przed spawaniem. Przed zainstalowaniem przepływozmiaru, pozostałości, szlamy spawalnicze,i pył w rurociągu powinien być oczyszczony.

2Aby ułatwić konserwację i nie wpłynąć na normalny transport płynu, zaleca się utworzenie rurociągu obejściowego, jak pokazano na rysunku powyżej.

3W celu zapobiegania wprowadzaniu zanieczyszczeń do przepływometra należy zainstalować filtr.

4Przepływomierza należy zamontować poziomo. Zaleca się zainstalowanie stalowego złącza rozszerzającego (kompenzatora) na tylnej stronie prostej sekcji rury po przepływie.Złącze rozszerzające musi spełniać wymagania dotyczące średnicy nominalnej i ciśnienia nominalnego w projekcie rurociąguZłącze rozszerzające służy do kompensowania obciążenia rurociągu i ułatwia montaż i demontaż przepływoomierza.

5Jeżeli wymagana jest montaż pionowy, proszę wskazać to podczas zamawiania, a produkt musi być odpowiednio skonfigurowany.kierunek przepływu powietrza powinien być od góry do dołu.

6W przypadku instalacji przepływoomierza do użytku na zewnątrz zaleca się dodanie osłony ochronną, aby zapobiec zanurzeniu w wodzie deszczowej lub narażeniu na działanie gorącego słońca,które będą miały wpływ na żywotność przepływometra.

7Nie powinno występować silnych zewnętrznych zakłóceń pola magnetycznego ani silnych drgań mechanicznych wokół miernika przepływu.

8Przepływomierz musi być niezawodnie uziemiony, ale nie może być łączony z drutem uziemienia systemu silnego prądu.

Scenariusze zastosowań

Opakowanie i dostawa


Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
