| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | BEITE |
| Orzecznictwo | CE ISO |
Zasada i struktura
Przepływomierz składa się głównie z obudowy, przedniej ramy przewodnikowej, wału, obrotowca, tylnej ramy przewodnikowej, wzmacniacza z konwerterem magnetycznego i konwertera.Kiedy płyn przechodzi przez przepływometer, płyn uderza w łopaty obrotowe, powodując obrót obrotowy obrotu.i wytwarza sygnał impulsowy poprzez konwersję magnetowąLiczba i częstotliwość sygnału impulsowego są związane z natężeniem przepływu przepływającego przez przepływometer.
Opis

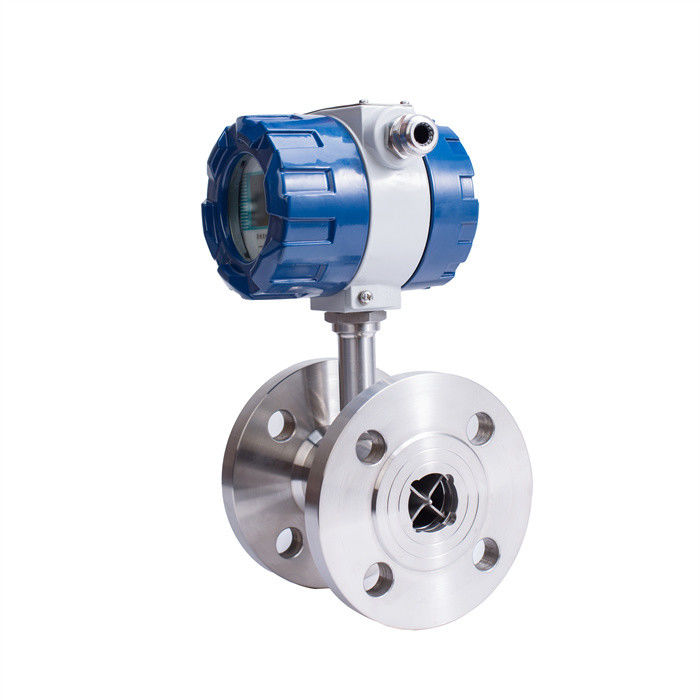

Przepływomierz turbiny płynnej serii LWGY (czujnik przepływu) opiera się na zasadzie równowagi momentu obrotowego i jest przepływemomierzem typu prędkości.lekka waga, wysokiej precyzji, dobrej odtwarzalności, wrażliwej reakcji, łatwej instalacji, konserwacji i użytkowania.wytwarzanie papieru i inne przemysłyJest to idealny instrument do pomiaru przepływu i oszczędności energii.
Przepływomierz turbiny zdalnego przesyłania może być podłączony do systemu sterowania lub stosowany w połączeniu z instrumentem wyświetlania wtórnego.2Cr13Nie koroduje i jest wolny od włókien, cząstek i innych zanieczyszczeń.W przypadku dopasowania do przyrządu wyświetlania o specjalnych funkcjach, może również wykonywać kontrolę ilościową, alarm nadmiaru itp. Wybierając wybuchoodporny typ tego produktu, może być stosowany w środowiskach o zagrożeniu wybuchowym.Turbina naszej fabryki nadaje się do mediów o lepkości mniejszej niż 5 × 10-6m2/s w temperaturze roboczejW przypadku płynów o lepkości większej niż 5×10-6m2/s przepływozmiar musi zostać przed użyciem skalibrowany prawdziwym płynem.
Specyfikacja
| Średnica nominalna | 4 | 4 mm,00,04 - 0,25 m3/h | ||||||
| 6 | 6 mm,0.1~0.6m3/h | |||||||
| 10 | 10 mm,0.2~1.2m3/h | |||||||
| 15 | 15 mm,0.6~6m3/h | |||||||
| 20 | 20 mm,00,8-8 m3/h | |||||||
| 25 | 25 mm, 1 ~ 10 m3/h | |||||||
| 32 | 32 mm,10,6-16 m3/h | |||||||
| 40 | 40 mm,2~20 m3/h | |||||||
| 50 | 50 mm, 4~40 m3/h | |||||||
| 65 | 65 mm,8-80 m3/h | |||||||
| 80 | 80 mm, 10~100 m3/h | |||||||
| 100 | 100 mm, 20~200 m3/h | |||||||
| 125 | 125 mm,25-250 m3/h | |||||||
| 150 | 150 mm, 30 ~ 300 m3/h | |||||||
| 200 | 200 mm,80~800 m3/h | |||||||
| typ turbiny | LWGY-N | Typ podstawowy, zasilanie +5-24DCV, wyjście impulsowe | ||||||
| LWGY-A | 4~20mA prąd wyjściowy dwukierunkowy, typ zdalnej transmisji | |||||||
| LWGY-B | Typ wyświetlacza na miejscu zasilany baterią | |||||||
| LWGY-C | Wyświetlacz na miejscu/4~20mA wyjście prądu dwukierunkowego | |||||||
| LWGY-C1 | Wyświetlacz na miejscu/protokół komunikacji RS485 | |||||||
| LWGY-C2 | Protokół łączności na żywo/HART | |||||||
| Poziom dokładności | 5 | 0.5 | ||||||
| 10 | 1 | |||||||
| Rodzaj zakresu | W | Turbina szerokiego zasięgu | ||||||
| S | Turbina standardowego zasięgu | |||||||
| Materiał | S | 304 | ||||||
| L | 316 ((L) | |||||||
| Wymogi dotyczące odporności na wybuch | N | N lub brak znaku oznacza, że nie jest odporny na wybuch | ||||||
| E | (ExdIIBT6) | |||||||
| Poziom ciśnienia | N | konwencjonalne | ||||||
| H(x) | odwołać się do instrukcji | |||||||
Tabela porównania rozmiarów interfejsu przepływoomierza
| CZK | Średnica nominalna | L ((mm) | H(mm) | G | Lˊ(mm) | D ((mm) | d(mm) | Liczba otworów |
| (mm) | ||||||||
| LWGY-4 | 4 | 275 | 145 | G1/2 | 215 | |||
| LWGY-6 | 6 | 275 | 145 | G1/2 | 215 | |||
| LWGY-10 | 10 | 455 | 165 | G1/2 | 350 | |||
| LWGY-15 | 15 | 75 | 173 | G1 | ||||
| LWGY-25 | 25 | 100 | 180 | G5/4 | ||||
| LWGY-40 | 40 | 140 | 178 | G2 | ||||
| LWGY-50 | 50 | 150 | 252 | F125 | F18 | 4 | ||
| LWGY-80 | 80 | 200 | 287 | F160 | F18 | 8 | ||
| LWGY-100 | 100 | 220 | 322 | F180 | F18 | 8 |
Cechy
1- Dobra precyzja.
Przepływomierz jest typem siły napędowej z łożyskami z węglanu, który ma dobrą dokładność i zwiększoną odporność na zużycie.
2. KOMPAKTYWNA STRUKCJA
Kompaktowa i lekka konstrukcja, łatwa w instalacji i konserwacji
3. prostą strukturę
Cechy trzecie: prosta struktura, solidna struktura i łatwe demontaż i montaż
4. Wysoka dokładność
Wysoka dokładność, na ogół do ±0,5%R, ±1,0%R, dobra powtarzalność
5. powtarzalność
Do 0,05% - 0,2%5
6. NATURALNIE ciśnienia
Wysoki poziom ciśnienia, niewielka utrata ciśnienia, silna przepływowość i silna odporność na drgania
Opakowanie i dostawa
Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
