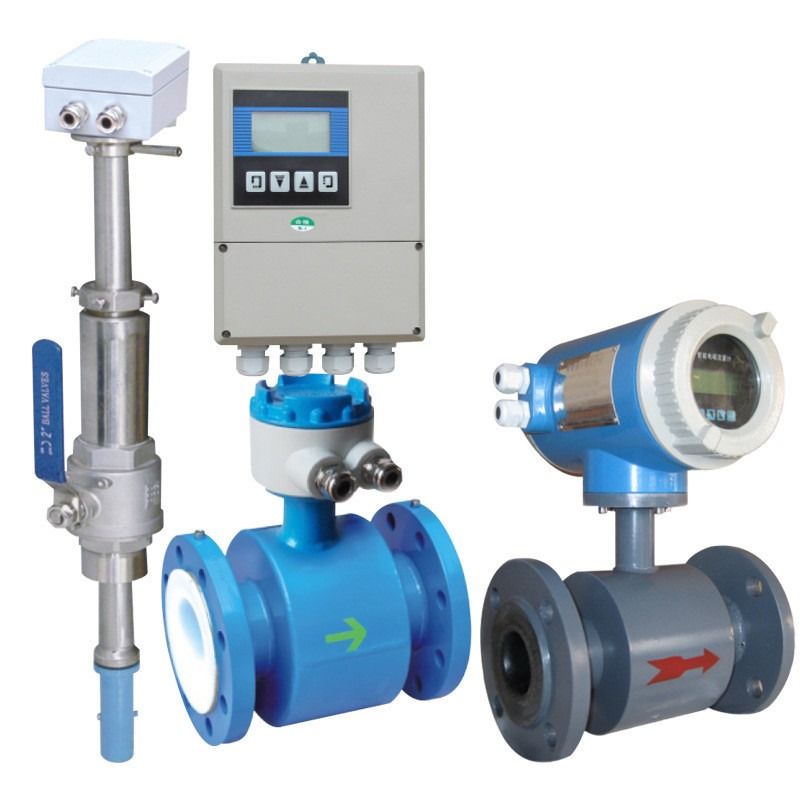

cyfrowy przepływometer elektromagnetyczny zasilany baterią

PRZECZYTKOWANIE W WYSTALENIU
1. Miejsca bez drgań i silnych pól elektromagnetycznych (np. w pobliżu dużych silników i konwerterów częstotliwości);
2. Spróbuj zainstalować go pionowo. Instalacja pozioma musi być zainstalowana w niskim miejscu i nie może być zainstalowana na górze rury, aby upewnić się, że rury są pełne i zapobiec pęcherzom powietrza;
3W przypadku wymagań dotyczących prostej sekcji rury najlepiej zapewnić pierwsze 10 razy i ostatnie 5 razy średnicę rury;
4. Podczas instalacji spawania należy uważać, aby nie podłączać przyrządu do spawania, aby zapobiec uszkodzeniu przepływoomierza;
5. Włócznik powinien być uziemiony w miarę możliwości, a zasłonięty przewód powinien być uziemiony na jednym końcu.
6W celu ułatwienia konserwacji należy wybrać lokalizację instalacji, aby spełnić wymagania konserwacyjne.i płyn przejdzie przez rurę obejściową w przypadku awarii;
7. Unikać miejsc narażonych na bezpośrednie światło słoneczne i wysokie temperatury oraz być wodoodpornym i wilgotnym;
8Inne wymagania, które należy wziąć pod uwagę, to to, że okablowanie sygnału nie powinno być połączone z silnymi liniami prądu.

Wydajność impulsu
Dwa rodzaje wyjścia pulsowego są dostępne do wyboru: tryb wyjścia częstotliwości i tryb wyjścia impulsu.podczas gdy seria impulsów w trybie impulsowymWyjście częstotliwości jest zazwyczaj stosowane do pomiaru przepływu i krótkiej totalizacji czasu.Wyjście impulsowe może być podłączone do zewnętrznego licznika bezpośrednio i jest często stosowany do długiego okresu totalizacji czasu.
Jak wspomniano powyżej, obwód otwarty kolektorów tranzystorowych jest używany do częstotliwości i impulsu wyjścia.

Cechy
1Pomiar nie ulega zmianom gęstości przepływu, lepkości, temperatury, ciśnienia i przewodności.Zapewnia się wysoką dokładność pomiarów zgodnie z zasadą pomiaru liniowego.
2Brak przeszkód w rurociągu, brak strat ciśnienia i mniejsze wymagania dotyczące prostej rurociągu.
3DN 6 do DN2000 obejmuje szeroki zakres rozmiarów rur. Dostępne są różne obudowy i elektrody, aby zaspokoić różne charakterystyki przepływu.
4. programowalne podniecenie pola fali kwadratowej o niskiej częstotliwości, zwiększające stabilność pomiaru i zmniejszające zużycie energii.
5. Wdrożenie 16-bitowego MCU, zapewniające wysoką integrację i dokładność; Całkowicie cyfrowe przetwarzanie, wysoka odporność na hałas i niezawodne pomiary; Zakres pomiaru przepływu do 1500:1.
6Wysokiej rozdzielczości wyświetlacz LCD z podświetleniem.
7Interfejs RS485 lub RS232 obsługuje komunikację cyfrową.
8Inteligentne wykrywanie pustej rury i pomiar oporu elektrod dokładne diagnozowanie zanieczyszczenia pustej rury i elektrod.
9W celu poprawy niezawodności wdrożono technologię montażu komponentów SMD i powierzchni (SMT).

Główne zastosowania

Przepływomierz elektromagnetyczny TQMF może być używany do pomiaru przepływu objętościowego przewodzącego płynu w zamkniętym rurociągu.Jest szeroko stosowany w pomiarach i kontroli przepływu w przemyśle chemicznym i naftowym, przemysł hutniczy, woda i ścieki, rolnictwo i nawadnianie, produkcja papieru, przemysł spożywczy i farmaceutyczny.-25°C do + 60°CWarunki pracy Maksymalna temperatura płynu: Typ kompaktowy: 60°C Typ zdalny: Teflon 150°C Neopren 80°C120°C Polyuretan 70°C Przewodność płynu: ≥ 5 S/cm

Zasady pomiaru

Zasada pomiaru przepływometrów elektromagnetycznych opiera się na prawie indukcji elektromagnetycznej Farady'ego.o pojemności nieprzekraczającej 10 W,Kiedy przewodzący płyn przepływa przez rurę pomiarową czujnika,sygnał napięcia wprost proporcjonalny do średniej prędkości przepływu płynu zostanie wprowadzony na elektrodachSygnał jest wzmacniany i przetwarzany przez nadajnik w celu realizacji różnych funkcji wyświetlania.

Schemat obwodu konwertera

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingSchemat obwodów konwerterów przedstawiony jest na rys. 2.1.

Tabela menu ustawień parametrów

Menu ustawień konwertera składa się z 45 elementów. Wiele z nich jest ustawianych przez producenta przed wysyłką.Istnieje tylko kilka z nich do ustawienia przez użytkownika zgodnie z aplikacją. Wymienione w poniższej tabeli pozycje menu:

Zastosowanie scenariusza:

Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
