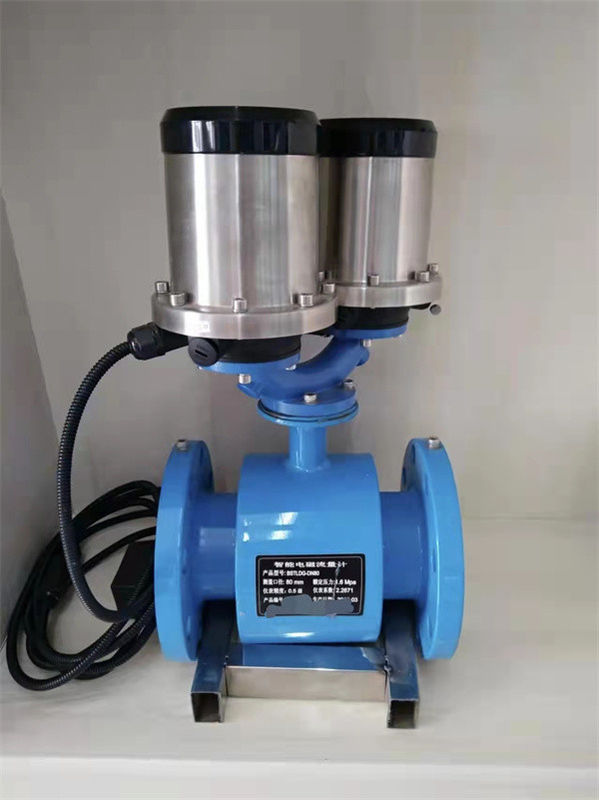

elektromagnetyczny przepływometer zasilany akumulatorami

Charakterystyka przepływometra elektromagnetycznego
Zasada działania przepływometra elektromagnetycznego opiera się na prawie indukcji elektromagnetycznej.dobra stabilność tymczasowa, i niskie koszty utrzymania. Jest również stosowany w projektach odprowadzania wody, elektrowniach wodnych i oczyszczalniach ścieków.

Wymagania dotyczące instalacji przepływometrów elektromagnetycznych

1. W przypadku kierunków przepływu poziomego i pionowego przepływometer elektromagnetyczny powinien być zainstalowany w dolnej części rury poziomej, a w pionowej części górnej,i unikaj instalowania go w najwyższym punkcie i pionowej części rury w dół;

2. Gdy kierunek przepływu jest nachylony, przepływomierz elektromagnetyczny powinien być zainstalowany w miejscu wznoszenia się rury;

3Przy otwieranie rury rozładowania należy zainstalować przepływometer elektromagnetyczny w dolnej części rury;

4W przypadku gdy spadek przewodów przekracza 5 metrów, należy zainstalować zawór wydechowy w dół rzeki od przepływometra elektromagnetycznego;

5. Zawór sterujący i zawór odcięcia na rurociągu należy zainstalować poniżej przepływu przepływu elektromagnetycznego i nie należy go zainstalować przed czujnikiem;

6. przepływomierz elektromagnetyczny nie może być zainstalowany przy wejściu pompy, ale powinien być zainstalowany przy wyjściu;

7. Jak zainstalować przepływomierz elektromagnetyczny w studni pomiarowej;

Cechy
1Pomiar nie ulega zmianom gęstości przepływu, lepkości, temperatury, ciśnienia i przewodności.Zapewnia się wysoką dokładność pomiarów zgodnie z zasadą pomiaru liniowego.
2Brak przeszkód w rurociągu, brak strat ciśnienia i mniejsze wymagania dotyczące prostej rurociągu.
3DN 6 do DN2000 obejmuje szeroki zakres rozmiarów rur. Dostępne są różne obudowy i elektrody, aby zaspokoić różne charakterystyki przepływu.
4. programowalne podniecenie pola fali kwadratowej o niskiej częstotliwości, zwiększające stabilność pomiaru i zmniejszające zużycie energii.
5. Wdrożenie 16-bitowego MCU, zapewniające wysoką integrację i dokładność; Całkowicie cyfrowe przetwarzanie, wysoka odporność na hałas i niezawodne pomiary; Zakres pomiaru przepływu do 1500:1.
6Wysokiej rozdzielczości wyświetlacz LCD z podświetleniem.
7Interfejs RS485 lub RS232 obsługuje komunikację cyfrową.
8Inteligentne wykrywanie pustej rury i pomiar oporu elektrod dokładne diagnozowanie zanieczyszczenia pustej rury i elektrod.
9W celu poprawy niezawodności wdrożono technologię montażu komponentów SMD i powierzchni (SMT).

Główne zastosowania

Przepływomierz elektromagnetyczny TQMF może być używany do pomiaru przepływu objętościowego przewodzącego płynu w zamkniętym rurociągu.Jest szeroko stosowany w pomiarach i kontroli przepływu w przemyśle chemicznym i naftowym, przemysł hutniczy, woda i ścieki, rolnictwo i nawadnianie, produkcja papieru, przemysł spożywczy i farmaceutyczny.-25°C do + 60°CWarunki pracy Maksymalna temperatura płynu: Typ kompaktowy: 60°C Typ zdalny: Teflon 150°C Neopren 80°C120°C Polyuretan 70°C Przewodność płynu: ≥ 5 S/cm

L.F. Cutoff i Cutoff Enble
W przypadku włączenia funkcji Cutoff i gdy przepływ jest niższy niż ustawiona wartość, wyświetlacz przepływu,Prędkość i odsetek i wyjścia sygnału są zmuszone do zeraJeśli przedmiot jest wyłączony, nie podejmuje się żadnych działań.

Zasady pomiaru

Zasada pomiaru przepływometrów elektromagnetycznych opiera się na prawie indukcji elektromagnetycznej Farady'ego.o pojemności nieprzekraczającej 10 W,Kiedy przewodzący płyn przepływa przez rurę pomiarową czujnika,sygnał napięcia wprost proporcjonalny do średniej prędkości przepływu płynu zostanie wprowadzony na elektrodachSygnał jest wzmacniany i przetwarzany przez nadajnik w celu realizacji różnych funkcji wyświetlania.

Schemat obwodu konwertera

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingSchemat obwodów konwerterów przedstawiony jest na rys. 2.1.

Tabela menu ustawień parametrów

Menu ustawień konwertera składa się z 45 elementów. Wiele z nich jest ustawianych przez producenta przed wysyłką.Istnieje tylko kilka z nich do ustawienia przez użytkownika zgodnie z aplikacją. Wymienione w poniższej tabeli pozycje menu:

Zastosowanie scenariusza:

Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
