Wprowadzenie techniczne:
Czujnik przepływu DMF opiera się na prawach Faraday'a o indukcji elektromagnetycznej.ale płynnym lub płynno-solidnym płynnym dwupasowym o określonej przewodnościKiedy przewodzący medium mierzone porusza się wzdłuż przecinających linii magnetycznych siły w polu magnetycznym.i indukowana siła elektromotywna jest wykrywana przez parę elektrodSygnał napięcia V można wyrazić w następującym wzorze: V=KBDV K: Stała proporcjonalna B: Intensywność indukcji magnetycznej D: Wewnętrzna średnica rurki pomiarowej v:Średni sygnał prędkości przepływu v w sekcji pomiarowejPo przetworzeniu przez przetwornik, wyjście pomocnicze jest liniowe z przepływem Powiązany sygnał częstotliwości o 5VOCO-5VDC jest używany do akumulacji lub sterowania kolejnymi przyrządami.Ogólnie, prędkość przepływu medium mierzona przez przemysłowy przepływomierz elektromagnetyczny jest najlepiej od 2 do 4 m/s. W szczególnych przypadkach minimalna prędkość przepływu powinna być nie mniejsza niż 0,1 m/s,a maksymalna prędkość przepływu nie powinna przekraczać 8 m/sJeżeli medium zawiera cząstki stałe, wspólny przepływ powinien być mniejszy niż 3 m/s, aby zapobiec nadmiernemu tarciu między wyściółką a elektrodą; w przypadku płynów lepkichprzepływ może być większy niż 2 m/sWiększy przepływ pomoże automatycznie wyeliminować lepkość przymocowaną do elektrody.Pod warunkiem określenia zakresu pomiarowego Q, wielkość średnicy przepływoomierza D może być określona zgodnie z zakresem powyższego przepływu V, a jego wartość oblicza się według następującego wzoru:
Q=πD?V/4
Q: Przepływ (m2/h) D: Wewnętrzna średnica rury V: Przepływ (m/h)
Zakres pomiarowy Q przepływometra elektromagnetycznego powinien być większy niż oczekiwana wartość maksymalnego przepływu,i wartość przepływu normalnego powinna być nieco większa niż 50% skali pełnej przepływu pomiaru.
Szybkość zmiany i czas ograniczenia
Technika ograniczania stopień zmiany jest stosowana w celu wyeliminowania wysokiego hałasu elektrycznego związanego z zastosowaniem zawartego w sygnale przepływu procesu.
W celu kontroli hałasu elektrycznego zdefiniowane są dwa parametry:Jeżeli wybrana wartość przepływu przekracza ustaloną wartość graniczną prędkości zmiany na podstawie średniej wartości przepływu do czasu wybranej próby, system odrzuci tę wartość próbkowaną i zamiast niej zostanie wyświetlona średnia, w tym wartość graniczna kursu wymiany, zamiast odrzuconej wartości próbkowanej.jeżeli wartość próbkowana przekraczająca granicę trwa w tym samym kierunku przepływu dłużej niż ustawiony wcześniej czas graniczny kontroliNa rysunku 6 przedstawiono wpływ tłumienia hałasu poprzez ograniczenie prędkości zmiany.
Wartość limitu prędkości zmiany może być ustawiona w zakresie od 0 do 30% zakresu przepływu, a czas limitu wynosi od 0 do 20 sekund.
Funkcja ograniczenia prędkości zmiany nie nadaje się do pomiarów krótkoterminowych i kalibracji przepływometerów.
Cechy
1Pomiar nie ulega zmianom gęstości przepływu, lepkości, temperatury, ciśnienia i przewodności.Zapewnia się wysoką dokładność pomiarów zgodnie z zasadą pomiaru liniowego.
2Brak przeszkód w rurociągu, brak strat ciśnienia i mniejsze wymagania dotyczące prostej rurociągu.
3DN 6 do DN2000 obejmuje szeroki zakres rozmiarów rur. Dostępne są różne obudowy i elektrody, aby zaspokoić różne charakterystyki przepływu.
4. programowalne podniecenie pola fali kwadratowej o niskiej częstotliwości, zwiększające stabilność pomiaru i zmniejszające zużycie energii.
5. Wdrożenie 16-bitowego MCU, zapewniające wysoką integrację i dokładność; Całkowicie cyfrowe przetwarzanie, wysoka odporność na hałas i niezawodne pomiary; Zakres pomiaru przepływu do 1500:1.
6Wysokiej rozdzielczości wyświetlacz LCD z podświetleniem.
7Interfejs RS485 lub RS232 obsługuje komunikację cyfrową.
8Inteligentne wykrywanie pustej rury i pomiar oporu elektrod dokładne diagnozowanie zanieczyszczenia pustej rury i elektrod.
9W celu poprawy niezawodności wdrożono technologię montażu komponentów SMD i powierzchni (SMT).
Główne zastosowania

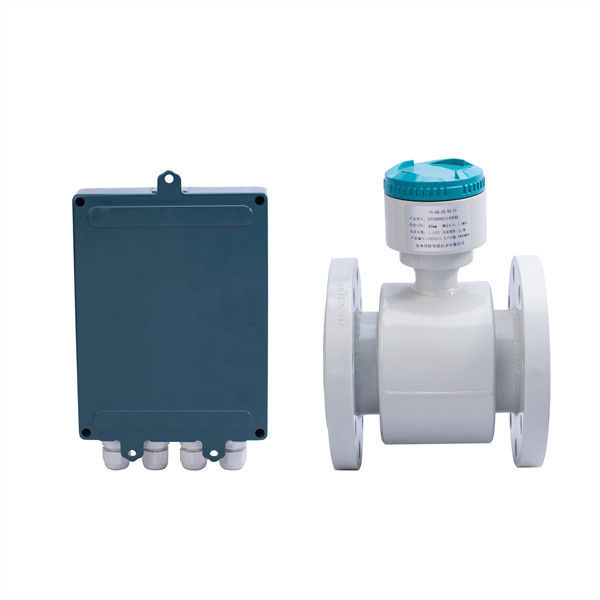

Przepływomierz elektromagnetyczny TQMF może być używany do pomiaru przepływu objętościowego przewodzącego płynu w zamkniętym rurociągu.Jest szeroko stosowany w pomiarach i kontroli przepływu w przemyśle chemicznym i naftowym, przemysł hutniczy, woda i ścieki, rolnictwo i nawadnianie, produkcja papieru, przemysł spożywczy i farmaceutyczny.-25°C do + 60°CWarunki pracy Maksymalna temperatura płynu: Typ kompaktowy: 60°C Typ zdalny: Teflon 150°C Neopren 80°C120°C Polyuretan 70°C Przewodność płynu: ≥ 5 S/cm
Zasady pomiaru
Zasada pomiaru przepływometrów elektromagnetycznych opiera się na prawie indukcji elektromagnetycznej Farady'ego.o pojemności nieprzekraczającej 10 W,Kiedy przewodzący płyn przepływa przez rurę pomiarową czujnika,sygnał napięcia wprost proporcjonalny do średniej prędkości przepływu płynu zostanie wprowadzony na elektrodachSygnał jest wzmacniany i przetwarzany przez nadajnik w celu realizacji różnych funkcji wyświetlania.
Schemat obwodu konwertera
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingSchemat obwodów konwerterów przedstawiony jest na rys. 2.1.
Tabela menu ustawień parametrów
Menu ustawień konwertera składa się z 45 elementów. Wiele z nich jest ustawianych przez producenta przed wysyłką.Istnieje tylko kilka z nich do ustawienia przez użytkownika zgodnie z aplikacją. Wymienione w poniższej tabeli pozycje menu:
Artykuł nr. | Wyświetlanie menu | Metoda ustawiania | Poziom hasła | Zakres wartości |
1 | Język | Opcja | 1 | Chiński/angielski |
2 | Wielkość czujnika | Opcja | 1 | 3 - 3000 mm |
3 | Zakres przepływów | Zmiana | 1 | 0 - 99999 |
4 | Auto Rng Chg | Opcja | 1 | Włącz / wyłącz |
5 | Dampingowanie | Opcja | 1 | 0 - 100 s |
6 | Płynie Dir. | Opcja | 1 | Fwd/ Res |
7 | Przepływ zerowy | Zmiana | 1 | +/- 0.000 |
8 | L.F. Cutoff | Zmiana | 1 | 0 - 99% |
9 | Odcięcie Enble | Opcja | 1 | Włącz / wyłącz |
10 | Wskaźnik zmiany | Zmiana | 1 | 0 - 30% |
11 | Ograniczenie czasu | Zmiana | 1 | 0 - 20 s |
12 | Całkowita jednostka | Opcja | 1 | 0.0001L - 1 m3 |
13 | Gęstość przepływu | Zmiana | 1 | 0.0000 - 3.9999 |
14 | Aktualny typ | Opcja | 1 | 4-20mA/0-10mA |
15 | Wydajność impulsu | Opcja | 1 | Frq/ puls |
16 | Wskaźnik pulsu | Opcja | 1 | 0.001L - 1 m3 |
17 | Freq Max | Zmiana | 1 | 1 - 5999 Hz |
18 | Adres komunikacji | Zmiana | 1 | 0 - 99 |
19 | Baudrate | Opcja | 1 | 600 - 14400 |
20 | Det. EmpPipe. | Opcja | 1 | Włącz / wyłącz |
21 | EmpiPipe Alm | Zmiana | 1 | 200.0 KΩ |
22 | Cześć ALM Enble | Opcja | 1 | Włącz / wyłącz |
23 | Cześć Alm Limit. | Zmiana | 1 | 0000,0 - 199,9% |
24 | Lo Alm Enble | Opcja | 1 | Włącz / wyłącz |
25 | Limity | Zmiana | 1 | 0000,0 - 199,9% |
26 | RevMeas.Enbl | Opcja | 1 | Włączony/wyłączony |
27 | Czujnik S/N | Zmiana | 2 | 000000000000-99999999999999 |
28 | Fakty z czujników. | Zmiana | 2 | 0.0000 - 3.9999 |
29 | Tryb pola | Opcja | 2 | Tryb 1,2,3 |
30 | Wielokrotność | Zmiana | 2 | 0.0000 - 3.9999 |
31 | F. Całkowity zestaw | Zmiana | 3 | 0000000000 - 9999999999 |
32 | R.Całkowity zestaw | Zmiana | 3 | 0000000000 - 9999999999 |
33 | Kontrola wejścia | Opcja | 3 | Wyłączenie/Zatrzymanie/Zresetowanie |
34 | Wynik całkowity | Hasło | 3 | 00000 - 59999 |
35 | Klucz. | Zmiana | 3 | 00000 - 59999 |
36 | Data y/m/d * | Zmiana | 3 | 99/12/31 |
37 | Czas-h/m/s * | Zmiana | 3 | 23/59/59 |
38 | Hasło L1 | Zmiana | 3 | 0000 - 9999 |
39 | Hasło L2 | Zmiana | 3 | 0000 - 9999 |
40 | Hasło L3 | Zmiana | 3 | 0000 - 9999 |
41 | Prąd zerowy | Zmiana | 4 | 0.0000 - 1.9999 |
42 | Maksymalny prąd | Zmiana | 4 | 0.0000 - 3.9999 |
43 | Wskaźnik ilości | Zmiana | 4 | 0.0000 - 3.9999 |
44 | Konvtr S/N | Zmiana | 4 | 0000000000-9999999999 |
45 | Zresetowanie systemu | Hasło | 4 |
Zastosowanie scenariusza:
Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
