Przełącznik przepływu cieplnego

Opis

I. Przegląd

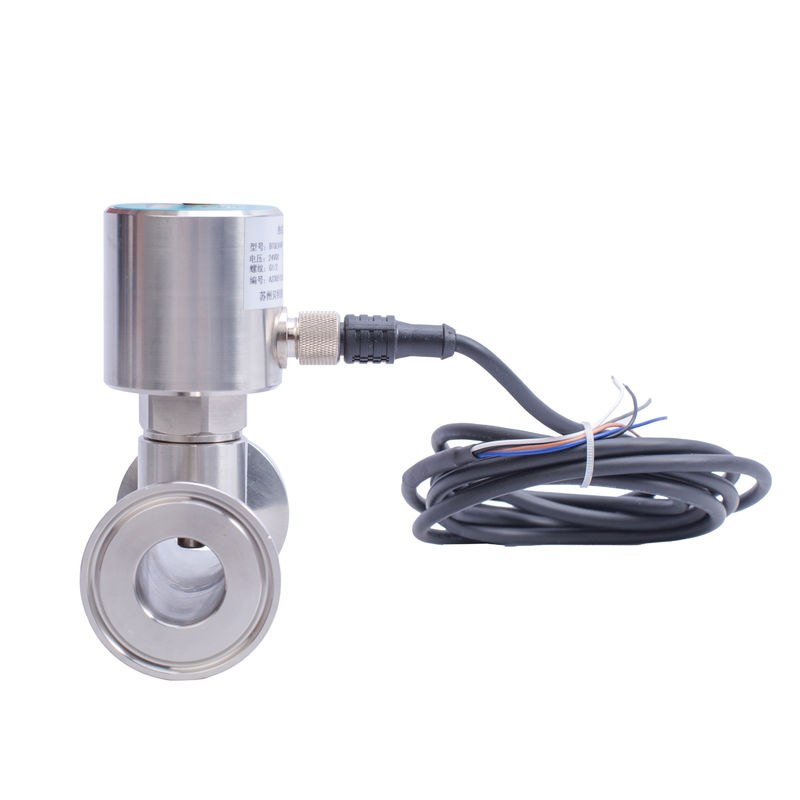

Przełącznik przepływu TFS-800 to przyrząd pomiarowy, który może monitorować przepływ płynu w rurociągu w czasie rzeczywistym i dostarczać sygnał wyjściowy.Wartość przełączania może być stale regulowana na miejscu, z małą stratą ciśnienia i kompaktową strukturą.produkt jest odpowiedni do różnych wymagań dotyczących średnicy rur i może być stosowany do monitorowania przepływu płynów w rurociągach, monitorowanie przerw przepływu lub ochrona pomp przed jałowym ruchem.przemysł hydrauliczny i inne miejsca, w których wymagane jest monitorowanie przepływu płynu w rurociągach.

2. Parametry wydajności

Zakres pomiarowy: 1 ̊150 cm/s (woda), 3 ̊/s ̊300 cm/s (olej)

200~3000 cm/s (gaz)

u napięcie robocze: 24±20% VDC;

u zużycie prądu: < 90 mA;

u Wyjście sygnału: przekaźnik (SPDT), tranzystor PNP;

Charakterystyka tranzystora:

u Napięcie przełącznikowe: 24±20% VDC;

u Prąd przełącznikowy: ≤ 1,2 A;

Charakterystyka przekaźnika:

u Napięcie przełącznikowe: ≤ 250 VAC/30 VDC;

u Prąd przełącznikowy: ≤ 3A;

u Czas inicjalizacji: typowa wartość 8s (2~15s);

u czas reakcji: typowa wartość 2 s (1~15 s);

u gradient temperatury: górna granica 250°C/min;

u Poziom ochrony: IP67

u Średnia temperatura: -20~80°C;

u Temperatura otoczenia: -10°70°C;

u Temperatura przechowywania: -20~85°C;

u poziom odporności na ciśnienie: 10 MPa;

U Materiał sondy: stal nierdzewna 304

U Materiał powłoki: stal nierdzewna 304

3Zastosowanie produktu

Składnik czujnika i jednostka przetwarzania sygnału tego produktu są zintegrowanymi strukturami, a ustawienia monitorowania przepływu są stale dostosowywane.Zakres monitorowania zależy od przepływuProdukt ten jest stosowany do funkcji monitorowania w następujących aspektach: (1) Średni przepływ/niższy przepływ;

(2) Obecność/nieobecność medium; (3) Przepływ/stacjonarność medium.

Produkt ten wykorzystuje 6 świateł wskaźnikowych różnych kolorów rozmieszczonych w rzędzie na panelu do wyświetlania stanu alarmu i trendów przepływu, a sygnały przesyłane są za pośrednictwem jednego przekaźnika.Znaczenie 6 świateł wskazujących jest następujące::

1 czerwone światło wskazujące: w przypadku włączenia nie osiągnięto ustawionego natężenia przepływu;

1 żółte światło wskazujące: w przypadku włączenia, ustawiona przepływność jest osiągnięta/przekracza ustawioną przepływność, a przekaźnik zaczyna działać;

4 zielone światła wskazujące: gdy przekroczono ustawiony przepływ, zapalają się w kolejności. Im więcej światła, tym większy przepływ. Kiedy przepływ maleje, wyłączają się w odwrotnej kolejności.

4Struktura wyglądu i definicja elektryczna

Przełącznik przepływowy stosuje metodę podłączenia kablem lub złączem.

Rysunek wymiarów konstrukcyjnych:

Definicja elektryczna: M12*1 wtyczka lotnicza

Tabela 1 Definicja urządzenia elektrycznego

Diagram okablowania
- Nie.

5. Instalacja produktu

1W przypadku instalacji urządzenia sonda musi być całkowicie zanurzona w płynie.należy uważać, aby stosować odpowiednie metody, aby uniknąć popchnięcia sondy o ścianę rury poniżej.

2W przypadku gdy płyn nie może całkowicie napełnić rury, produkt należy zamontować na dnie rury (rysunek 3).

3Jeżeli w rurze może występować osad, należy zainstalować produkt na ścianie bocznej rury, zainstalować go poziomo (rysunek 4) i unikać powietrza i osadów.

4W przypadku montażu produktu na rurociągu prostym z dala od zakrętu lub skrzyżowania długość rurociągu prostego nie powinna być mniejsza niż 4 razy średnica rurociągu.

6. Korekta produktu

Po zainstalowaniu produktu na rurze należy podłączyć przewody zgodnie z połączeniem elektrycznym.Włączyć zasilanie i poczekać, aż produkt będzie pracował stabilnie przez 2 minuty przed rozpoczęciem regulacji.

Jak pokazano na rysunku 5, odkręć śrubę przeciwpyłową na górnym końcu wyrobu, a można zobaczyć koniec regulacji potencjometru.Stań na końcu wyjścia produktu i użyj śrubokręta z płaską głową do obrotu końca regulacyjnego potencjometru w kierunku wskazówek zegara. Światło wskaźnik będzie przechodzić od lewej do prawej. Światła w górę w kolejności, i wyłącza się w kolejności. Dla różnych zastosowań, wykonać poniższe kroki do dostosowania.Jeżeli efekt korekty nie jest zadowalający jednocześnie, można powtórzyć ustawienie kilka razy.Poczekaj, aż płyn będzie płynął stabilnie przez 15 do 30 sekund przed ustawieniem potencjometru za każdym razem, gdy zmiana przepływu.

●Przepływ mediów/zmniejszenie przepływu

1. ustalenie niższego dopuszczalnego przepływu lub standardowego przepływu niższego od ustalonego przepływu monitorowania;

2. Ustaw potencjometr, aby włączyć czerwone światło LED;

3. przywrócić przepływ do kontrolowania, aby przepływ środka w przepływie, który musi być monitorowany,i ustawić potencjometr tak, aby żółte światło wskazujące i co najmniej jedno zielone światło wskazujące były włączone.

●Media są nieruchome/pływają

Ustaw potencjometr tak, że gdy medium rurociągu nie przepływa, czerwone światło wskaźnika zapali się.żółty i co najmniej jeden zielony światło wskaźnika zapali się.

●Media istnieją/nie istnieją

Ustaw potencjometr tak, że gdy w rurociągu nie ma środka, zapala się czerwone światło wskazujące.żółte i co najmniej jedno zielone światło wskazujące będą włączone.

7Środki ostrożności

Przed użyciem należy uważnie zapoznać się z instrukcją obsługi i wykonać prawidłowe okablowanie zgodnie z podłączeniem elektrycznym produktu.

Przed podłączeniem zasilania upewnij się, że napięcie zasilania znajduje się w zakresie zasilającego produktu.

Należy zwrócić uwagę na kierunek i sposób montażu produktu.
