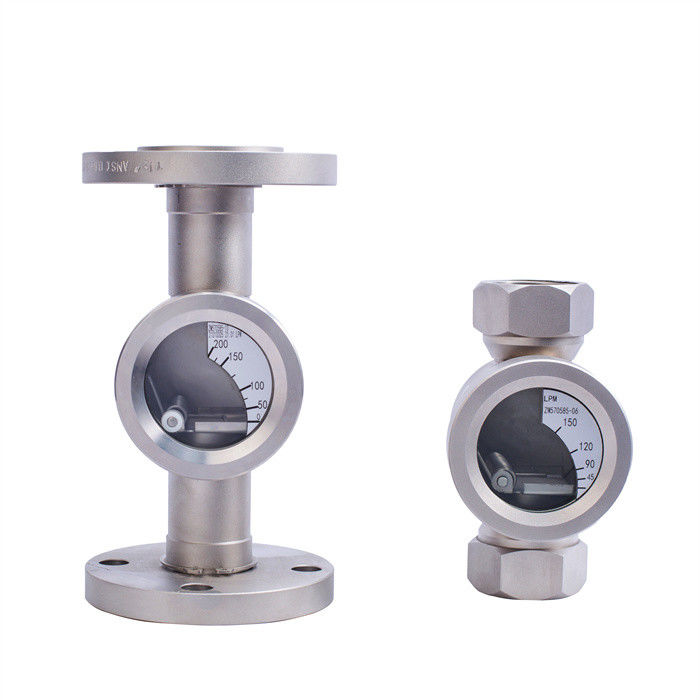

Wskaźnik przepływu wody ze stali nierdzewnej 304

Opis

BT2przewodnik techniczny

1 Przegląd

Przepływomierz, znany również jako szkło widzenia przepływu, wskaźnik przepływu i wskaźnik płynu, może wskazywać bieżący natychmiastowy przepływ.Jest odpowiedni do rur produkcyjnych przemysłowych, takich jak rurociągi naftowe, przemysł chemiczny, włókna chemiczne, medycyna, żywność, elektrownie, pompy i urządzenia metalurgiczne.para i inne media są jednym z niezbędnych elementów rurociągu w celu zapewnienia normalnej produkcji i jakości produktu..

2Zasada działania

Urządzenie przepływu widzenia składa się z szkła widzenia, dyszy, klapy, tarczy itp. Połączenie procesowe może być w postaci nitek, flans, zacisków itp. Przepływomierz może mierzyć przepływ płynu, gazu,i pary. Flap obraca się pod różnymi kątami wraz z przepływem rurociągu.Przepływ skali odpowiadający klapie jest rzeczywistym przepływem prądu rurociągu. przepływ. Przepływomierz płyty obracającej może mierzyć przepływ tylko w jednym kierunku, ale na pomiar przepływu nie ma wpływu kierunek instalacji. Dokładność pomiaru przepływu ±5%

Parametry techniczne i komponenty serii urządzeń strumieniowych

Rodzaj nitkowany (seria BT570585): DN15-DN50 (1/2-2 cali)

Rodzaj bramy (seria BT570178): DN15-DN400 (1/2-16 cali)

Typ podziału (seria BT570586): DN80-DN200 (3-8 cali)

Poziom ciśnienia: 0,6/1,0/1,6/2,5/4,0/6,4 MPA (150LB-300LB)

Odporność na ciśnienie szkła: wytrzymałe blachy z borosilikatów ≤ 2,5 MPa, blachy z kwarcu ≤ 10,0 MPa

Materiał nadwozia zaworu: stal nierdzewna (304 stal nierdzewna)

Uszczelnienie: pierścień O z gumy fluorowej, uszczelnienie z politetrafluoroetylenu

3- konserwacja i konserwacja szybów

3.1Okno szklane służy do obserwacji reakcji przepływu płynu, gazu, pary i innych mediów i powinno być utrzymywane w czystości i wolnym od pyłu.

3.2Szkło widzenia jest częścią noszoną, dlatego należy zachować ostrożność podczas montażu szkła widzenia.

3.3Przeciwdziałanie temperaturze i ciśnieniu szkła ma pewne ograniczenia, które zależą od rzeczywistej sytuacji.Poniżej przedstawiono krajowe standardowe fizyczne parametry eksperymentalne procesu produkcji szkła:: Odporność na temperaturę: hartowane szkło borosilikatowe ≤ 200°C, szkło kwarcowe ≤ 1000°C, szkło aluminosilikatowe ≤ 450°C Odporność na ciśnienie: hartowane szkło borosilikatowe ≤ 2.Szklana blacha kwarcowa ≤ 5MPa.0MPa Szkło aluminosilikatowe ≤ 6,4MPa Szkło zwykłe ≤ 0,6MPa

3.4Dopuszczalna nagła zmiana temperatury wynosi < 60°C. Szkło może pęknąć z powodu nadmiernego różnicy temperatury.

Standardy badania szkła: projektowanie, wytwarzanie i akceptacja w odniesieniu do "Ręcznika rurociągów chemicznych" i HGJ501-502-86 "Szkło widoczne w oknach ciśnieniowych".Upewnij się, że złącza, płytka podłoża szkła, kawałek szkła i pierścień uszczelniający są wolne od śmieci, zanim będą mogły być równolegle zamontowane.

Wymiary:
- Nie.

Opakowanie i dostawa


Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
