Zmienna powierzchnia metalowa przewód pływający przepływacz poziomu gazu Mały wskaźnik przepływu DN15-DN100
Opis
Gdy płyn wypełniający rurę przepływa przez urządzenie tłumiące w rurze, strumień przepływu tworzy lokalne skurcze w części tłumiącej urządzenia tłumiącego,tym samym zwiększając przepływ i obniżając ciśnienie statyczne, tworząc w ten sposób ciśnienie przed i po kawałku tłumienia.im większa różnica ciśnienia powstała przed i po układzie tłumiącym,W związku z tym szybkość przepływu płynu można zmierzyć poprzez pomiar różnicy ciśnienia.
Inteligentne urządzenie tłoczenia (przepływozmierzacz otworu) to przepływozmierzacz nowej generacji, który integruje przepływ, temperaturę,i funkcji wykrywania ciśnienia i może automatycznie kompensować temperaturę i ciśnieniePrzyjmuje technologię mikrokomputerów i nowe
Technologia zużycia mikroenergii i ma potężne funkcje. , kompaktowa struktura, prosta obsługa i prosta obsługa.
stosowanie
Standardowe urządzenie tłoczenia płyty otworu komory pierścieniowej i płyty otworu flansy typu LG/FB jest bezskałowym urządzeniem pomiarowym przepływu.Jest stosowany w połączeniu z pneumatycznymi lub elektrycznymi nadajnikami ciśnienia różniczkowego lub podwójnymi nadajnikami ciśnienia różniczkowegoW systemach przemysłowych metalurgicznych, chemicznych, naftowych i energetycznych różnica ciśnienia wytwarzana przez ciecz, gaz,a parę przepływającą przez płytę otworu o średniej temperaturze ≤ 400 °C mierzy się ciągleNadajnik przekształca sygnał różnicy ciśnienia w proporcjonalny sygnał wyjściowy, a następnie istnieją instrumenty lub regulatory wtórne, które rejestrują, wskazują lub regulują zmierzony przepływ..
Podstawowe
Zainstalować części tłumiące, takie jak płyty otworu lub dysze wewnątrz rurociągu.gdy płyn przepływa przez część tłumiącą, przekrój poprzeczny wiązki przepływu nagle kurczy się, a prędkość przepływu przyspiesza.powodując różnicę ciśnienia statycznego przed i po układzie tłumiącym (zob. rysunek 1)Istnieje wyraźny związek liczbowy między tą różnicą ciśnienia statycznego a przepływem płynu, co jest zgodne z Q=K.Użyj różnicowego nadajnika ciśnienia (lub różnicowego miernika ciśnienia) do pomiaru różnicowego ciśnienia przed i po układzie tłoczącym, aby zmierzyć przepływ.
Wymogi dotyczące instalacji
Instalacja urządzenia tłoczącego dotyczy następujących sekcji rur i urządzeń rur: części oporu nr 1 i części oporu nr 2 po stronie górnej części tłoczącej,element oporu Nie.1 po prawej stronie pod gaśnicą, gaśnicę przeciwciała nr 2 w górę od gaśnic do przejścia rury między gaśnicą nr 2 w dół.1 element oporu i przewód sygnału ciśnienia różnicowego, itp.
Specyfikacja

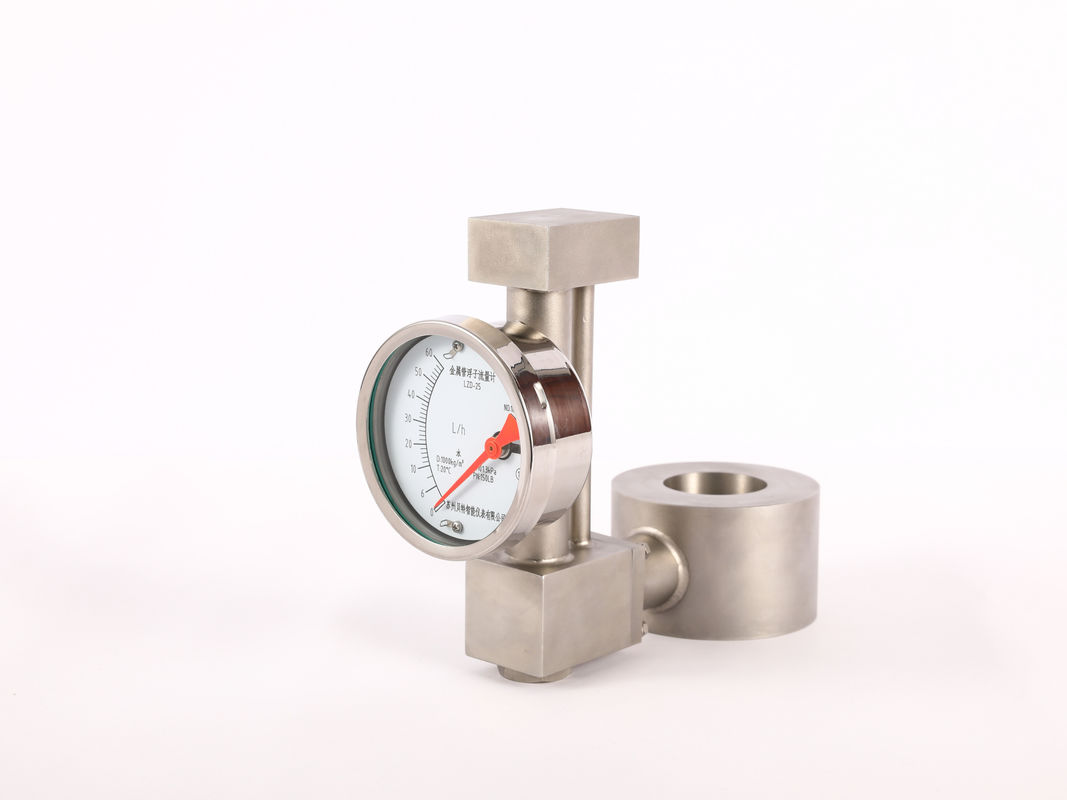

LF-A serii zintegrowany przepływozmiar otworu jest przepływozmiar rozdzielony z pływającym
Pomiar podpływu jest zainstalowany obok rury pomiarowej i zintegrowany z płytą otworu do rozdzielenia przepływu.
Posiada cztery różne złącza do wyboru użytkowników, a mianowicie "przewodowe" (AT),
"Flang" (AF) i "Clamp" (AC), odrębny typ (AD).
Po zainstalowaniu płyty otworu wytwarza się ciśnienie różnicowe na przedniej i tylnej stronie płyty otworu.
Podobnie, przepływomierz pływający jest zainstalowany w wejściu i wyjściu gałęzi, tak aby przepływ przez pływacz
Przepływ miernika jest równoważny do przepływu przez rurociąg główny, więc płyn przechodzący przez rurociąg główny
Przepływ można określić na podstawie skali przepływometra ze szklanym pływaczem.
·Średnia temperatura: PVC: 0~60°C,
SS304:0~120°C
·Dokładność: ±2,5%
·Ciśnienie robocze: 1,0 MPa
DN ((mm) | Zakres przepływów | ||
Woda ((m3/h) | Powietrz ((Nm3/h) | ||
10 | 3/8 | 0.08-0.42 | 0.8-4 |
15 | 1/2 ′′ | 0.18-0.96 | 2-9.2 |
20 | 3/4 ′′ | 0.45-2.4 | 5-23 |
25 | 1 ¢ | 0.8-4.2 | 8-40 |
32 | 1-1/4" | 1.2-6.4 | 12-60 |
40 | 1-1/2" | 1.8-9.4 | 18-90 |
50 | 2 ¢ | 3.5-18.5 | 35-175 |
65 | 2 i pół. | 6-32 | 60 do 300 |
80 | 3?? | 8-42 | 80 do 400 |
100 | 4 ¢ | 16-80 | 160-800 |
125 | 5 ¢ | 25-125 | 250-1250 |
150 | 6 ¢ | 35-180 | 350-1700 |
200 | 8 ¢ | 60-320 | 600-2800 |
250 | 10 ¢ | 90-480 | 900-5000 |
300 | 12" | 160-820 | 1600-7800 |
350 | 14 ¢ | 200-1000 | 2000-9500 |
400 | 16 ¢ | 300-1500 | 3000-14500 |
450 | 18 ¢ | 400-2000 | 4000-19000 |
500 | 20" | 500-2500 | 5000-24000 |
kierunek instalacji:
kierunek instalacji przepływoomierza otworu LF-A można zmienić, jak pokazano na rysunku po prawej stronie.
Lewa→prawa, prawa→lewa i górna→dolna, bardzo łatwo jest zmienić kierunek przepływu przepływometra w polu.
Opakowanie i dostawa
Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
