Opis

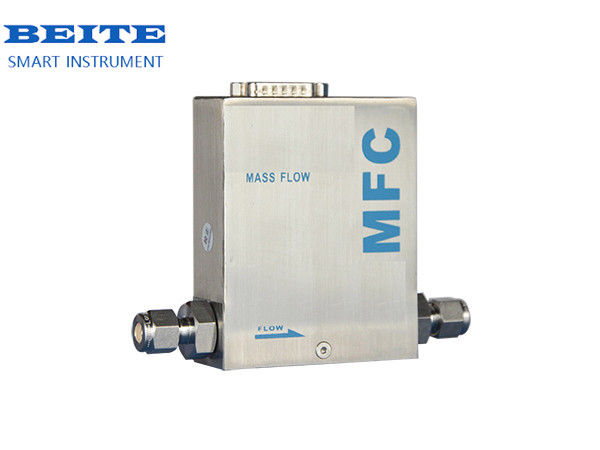

Seria LF400 przyjmuje zasadę, że zmiany temperatury odpowiadają przepływowi masy i może mierzyć i kontrolować przepływ różnych gazów.Może być stosowany w zakresie przepływu gazu od 5SCCM do 30SLM, nie ulega zmianom temperatury i ciśnienia.
Seria produktów jest kompletna, z dostępnymi typami cyfrowymi, analogowymi, zwykłymi, wysokiej precyzji i wysokiego ciśnienia, o konkurencyjnej wydajności i cenie oraz szerokim zakresie zastosowań.
specyfikacja
| Funkcja |
Przepływomierz/regulator |
| Model podstawowy |
LF400-S |
| Zakres przepływu w pełnej skali (N2) |
SCCM |
0 ¢5,10,20,30,50,100,200,500 |
| SLM |
0?? 1, 2, 3, 5, 10, 15, 20, 30 |
| Dokładność ((% F.S) |
±1 ((≤15SLM) |
| ± 2 (± 15SLM) |
| Typ działania zaworu sterującego |
Zazwyczaj zamknięte |
| Liniowa (% F.S.) |
±0,5 ∆1 (≤15 SLM) |
| ± 2% ((>15SLM.) |
| Powtarzalność (% F.S.) |
± 0.2 |
| Czas reagowania ((sec) |
≤ 1 |
| Sygnał wyjściowy przepływu |
0-+5,00V |
| Sygnał regulacji przepływu |
0-+5,00V |
| Złącza elektryczne |
Pin DB15 |
| Temperatura pracy |
(°C) |
5 ¢45 |
| Różnica ciśnienia roboczego |
(MPa) |
0.1 ¢0.5 |
| Poziom przecieku |
SCCSHe |
1x10-9 |
| Górna granica napięcia |
3MPa |
| Materiał kontaktowy z nośnikiem |
304,316, 316L |
| Materiał uszczelniający |
Kauczuk fluorowy, kauczuk silikonowy, kauczuk nitrylowy, politetrafluoroetylen |
| Złącze |
VCR " 1/4,1/2 |
| Swagelok1/8 ′,1/4 ′,3/8 ′,1/2 ′ lubφ3,φ6,φ8,φ10,φ12 mm |
| Złącza i wymiary |
Φ6mm, 1/4"Swagelok: 127×28×100mm |
| 1/4" VCR: 127×28×100mm |
| Wymagania dotyczące mocy |
+15V,50mA;-15V,200mA |
| masę |
00,75 kg. |
Zintegrowany sterownik ustawień/wizoru/energii LF-1D
| Moc wyjściowa |
+15V±5% 500mA -15V±5% 500mA |
| źródło odniesienia |
+5,00V±0,1% 5mA |
| Zasilanie |
8VDC-24VDC, 50Hz±5% |
| Sygnały wejściowe i wyjściowe |
sygnał napięcia 0-5V, sygnał prądu 4-20mA |
| Wymiary |
96 × 96 × 125 mm |
| monitor |
Ekran LCD z matrycą 128×64 kropek, wysokiej jasności i szerokiej temperatury (-20~70°C), jasny obraz podświetlenie LED |
| Górna granica zużycia mocy |
8w |
| kanał sterowania |
Wyświetlacz sterowania jednokanałowego |
| podstawowy błąd |
±0,2% FS |
| temperatura otoczenia |
0-50°C |
| wilgotność środowiska |
0-85%RH |
| Poziom ochrony |
IP40 |
Cechy
Analogiczny termometr przepływu masy/regulator przepływu
/Kontrolownik przepływu
Niska cena jednostkowa, korekta temperatury otoczenia, szeroki zakres stosowanych przepływów:
- 0~5, 10, 20, 30, 50, 100, 200,
500SCCM;-0?? 1, 2, 3, 5, 10, 15, 20, 30SLM-
Wysoka precyzja
/ Wysoka precyzja
±1% (≤15SLM), ±2% (>15SLM)
Moduł sterujący serii LF
Moduł sterowania serii LF
Opcjonalny moduł sterowania serii LF ma trzy funkcje: cyfrowy wyświetlacz, zasilanie, ustawienie przepływu itp.
Szczegóły Obrazy
Opakowanie i dostawa
Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
