| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | BEITE |
| Orzecznictwo | CE ISO |

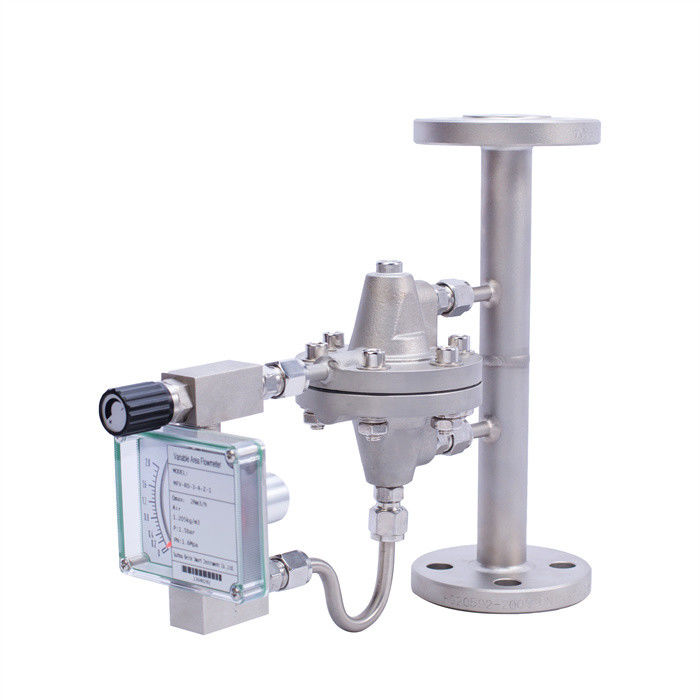

DN15-DN100 Wskaźnik mechaniczny Rury parowe Metalowe Rotameter Zmienna powierzchnia Kanalizacja Chlor Tlen Gaz Azot
Opis
Produkt ten wykorzystuje przepływomierz z płynem z rur metalowych lub szklanych wirników oraz zawór stałego przepływu w celu utworzenia urządzenia oczyszczającego przepływ w celu osiągnięcia pomiaru przepływu i zapewnienia stałego przepływu.Ze względu na bezpieczeństwo i niezawodność przepływometra pływającego oraz właściwości dokładnego i stabilnego pomiaru, ta seria urządzeń dmuchających powietrzem może zapewnić stały przepływ, gdy ciśnienie wejściowe lub wyjściowe zmienia się.stali, itp. W procesie sterowania nadajnikami w przemyśle włóknistym chemicznym, włókienniczym i innych, takich jak oczyszczanie i pomiar poziomu płynu pod ciśnieniem różniczkowym.Konstrukcja konstrukcyjna tej serii produktów w pełni spełnia wymagania kontroli przemysłowej, a stosowane warunki instalacji są w pełni zgodne z wymogami technologii pomiarowej przyrządów.
Po prawej stronie pokazane są typowe zastosowania w warunkach zmieniającego się ciśnienia podaży gazu: gaz dostarczany przez główne źródło gazu w przewodzie gazowym może być podzielony według potrzeb na wiele odgałęzień.Jeżeli przepływ gazu kilku oddziałów jest zamknięty lub regulowany, spowoduje, że gdy ciśnienie podaży powietrza głównego rurociągu ulega zmianie, jednokanałowe urządzenie oczyszczające zainstalowane na podłożu może dokładnie zmierzyć przepływ.
Wybierz odpowiednie miejsce do zainstalowania urządzenia do oczyszczania przepływu, aby zapewnić łatwe debugowanie, czyszczenie i demontaż urządzenia do oczyszczania przepływu.upewnij się, że kierunek przepływu środka jest taki sam jak kierunek wymagany przez urządzenie oczyszczające przepływprzed uruchomieniem prosimy o opróżnienie i oczyszczenie rurociągu w celu uniknięcia uderzenia.i natężenie przepływu należy zmienić poprzez regulację otwarcia zaworu, aby zapobiec uderzenia pływacza, uszkadzając w ten sposób elementy pomiarowe.
specyfikacja
| Model przyrządu | LZB wyposażone | LZZ wyposażone w |
| Przepływomierze płynące ze szklanych rur | Miernik przepływu pływającego w rurze metalowej | |
| Zakres pomiarowy | ||
| (wartość 100%) | ||
| Woda: 20°C | 3-1001/h | 25-4∞Ol/h |
| Powietrze | 50-3400I/h | 00,7-80 m3/h |
| O.1MPa.20°C | ||
| Wskaźnik zasięgu | 10.1 | 10.1 |
| poziom dokładności | 4 | 1.5 |
| skala przepływu | skali przepływu rzeczywistego | skali przepływu rzeczywistego |
| Średnie ciśnienie | Górna granica 1,0 MPa | Górna granica 6,4 MPa |
| (Można dodać specjalne wymagania) | ||
| Średnia temperatura | -20°C -100°C | -20°C-200°C |
| temperatura otoczenia | -20°C-60°C | -20'C-60°C |
| Materiał medialny | 304 316 | 304 316 |
| skórka | PVC z tworzyw sztucznych | Gotowy przycisk, rozpylaną żywicą epoksydową |
| połączenie procesu | ||
| okładka karty | φ6mmφ8mmφ10mm | φ6πrnφ8mmφ10mm |
| Węzeł | 1/4W NPT | 1/4W NPT |
| 1/2 ∆NPT | 1/2 ∆NPT | |
| obudowa | 1/2" ANSI 1501b | 1/2 ‰ ANSI 150 lb |
| DIN2501.HG.GB | DIN2501.HG.GB | |
| specjalne | Zgodnie z wymaganiami użytkownika | Zgodnie z wymaganiami użytkownika |
Środki ostrożności
Wybierz odpowiednie miejsce do zainstalowania urządzenia do oczyszczania przepływu, aby zapewnić łatwość debugowania, czyszczenia i demontażu urządzenia do oczyszczania przepływu.Ponieważ urządzenie oczyszczania przepływozmiar pływający jest wyposażony w system przenoszenia zderzenia, należy zadbać o to, aby pole zakłóceń generowane przez inne urządzenia robocze nie wpływało na wyniki pomiarów przepływometra.upewnić się, że urządzenie oczyszczające przepływ jest stabilne i dodać
Rozmiary instalacji nie powinny przekraczać podanych wymiarów zbytnio lub zbyt mało, aby uniknąć sił naciągu i ciśnienia działających na urządzenie oczyszczające.W przypadku gdy płynne medium zawiera cząstki feromagnetyczne, a
Upewnij się, że kierunek przepływu środka jest taki sam jak kierunek wymagany przez urządzenie oczyszczające przepływ.Przy montażu przyrządu, zamknąć wszystkie zawory igły.
Przed uruchomieniem prosimy o opróżnienie i oczyszczenie rurociągu w celu uniknięcia uderzenia.Przepływ należy zmienić poprzez regulację otworu zaworu, aby zapobiec uderzeniu pływacza, a tym samym uszkodzeniu elementów pomiarowych.
| Urządzenie oczyszczające serii LZ | |||||||||
| 1Model przyrządu: LZ | |||||||||
| 2Modele klasyfikacji | |||||||||
| B | Wybierz przepływometer szklanej rury (seria DK jest zazwyczaj stosowana do przepływu szklanych wirników) | ||||||||
| Z | Wybierz przepływomierz rur metalowych | ||||||||
| WB | Wybierz przepływometr przepływowy | ||||||||
| 3. Tryb oczyszczania (jeśli jest to tryb pojedynczego stołu, nie jest konieczne wybranie tego kodu) | |||||||||
| Jednorazowe oczyszczanie | |||||||||
| 2 | Podwójne oczyszczanie | ||||||||
| 3 | Wielokanalizowane oczyszczanie (specjalne mogą być dostosowane zgodnie z wymaganiami użytkownika) | ||||||||
| 4.Formularz instalacji | |||||||||
| D | jeden stół | ||||||||
| M | Rodzaj paneli | ||||||||
| 5Regulacja ciśnienia | |||||||||
| RE | Regulacja ciśnienia wejściowego | ||||||||
| RA | Regulacja ciśnienia wyjściowego | ||||||||
| 6. Połączenie procesów | |||||||||
| F | Połączenie flansek | ||||||||
| S | Połączenie nawiasowe | ||||||||
| K | Połączenie z osłoną karty | ||||||||
| 0 | Zgodnie z wymaganiami użytkownika | ||||||||
| 7Materiał | |||||||||
| P | 304 | ||||||||
| R | 316 | ||||||||
| N | 316L | ||||||||
| 8.inne | |||||||||
| L | Z wyświetlaczem ciśnienia | ||||||||
| G | Z filtrem magnetycznym | ||||||||
Cechy
1. Projekt metalowej konstrukcji
Wytrzymała konstrukcja całkowicie metalowa, nadająca się do pomiaru gazów i płynów w różnych gałęziach przemysłu.
2. PROJEKT STRUKTURY KASU
Może mierzyć ciśnienie procesowe poniżej 6,4 MPa
Wskazanie przepływu, ciśnienia (nieobowiązkowe) na miejscu
3. KONICZNA RURKA METALNA
Instalacja jednego licznika, instalacja paneli, instalacja szafy (opcjonalna), szerszy zakres pomiarów i lepsza liniowość pomiarów.
4Metody łączenia
Dostępne są różne metody łączenia procesów, takie jak kołnierze, zaciski i nitki, aby spełnić większość potrzeb zastosowań fabrycznych.
5Materiał opcjonalny
Stal nierdzewna, tytan, Hastelloy, PTFE, FEP i inne materiały.
6. Magnetyczny system sprzężenia
Użyj naszej firmy LZ serii przepływomierze pływające
Wskazanie przepływu, ciśnienia (nieobowiązkowe) na miejscu
Opakowanie i dostawa
Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
