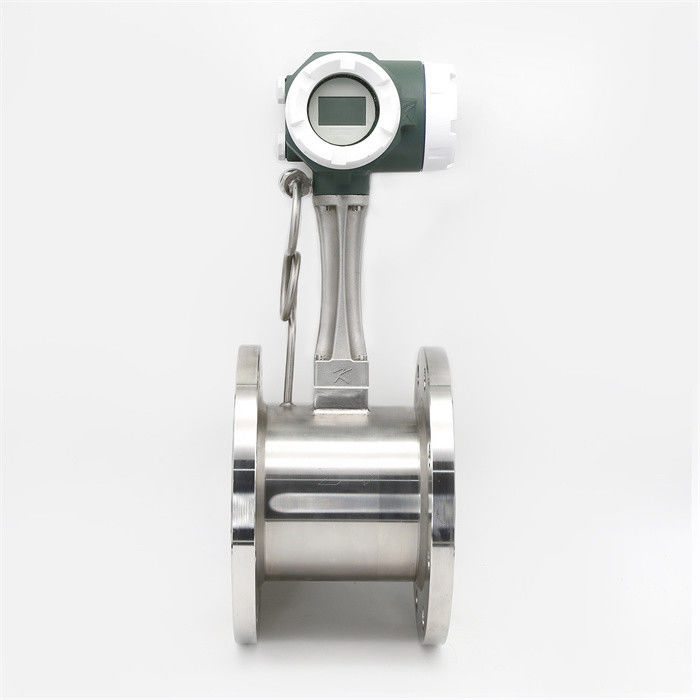

Przepływomierz wiru odporny na wybuch

Liczba Strouhala i Reynolds
Częstotliwość uwalniania wirówki w prostym obszarze St=0,17 w tabeli krzywej jest proporcjonalna do natężenia przepływu, który jest zakresem pomiaru czujnika przepływu wirówki.Tak długo, jak częstotliwość f jest wykrywana, można uzyskać przepływ płynu w rurze, a przepływ objętościowy można uzyskać z przepływu V.Stosunek pomiarowej liczby impulsu do objętości nazywany jest stałą przyrządu (K), patrz wzór (2)
K=3600f/Q(1/m3) Formuła (2)
W formule: K = stała przyrządu (m-3).
f=liczba impulsów
Q = przepływ objętościowy (m3)


Opis produktu
W podręczniku pomiaru przepływu wirówek zapisywane jest, jak stosować produkt prawidłowo i bezpiecznie.Przeczytaj
Należy dokładnie przeczytać ten podręcznik przed instalacją i debugowaniem, aby zapobiec
Krok 1: otwórz pudełko, należy przeczytać
12. inspekcja wyglądu, aby sprawdzić, czy przyrząd jest kompletny i uszkodzony z powodu
transport;
3Jeśli akumulator jest naładowany, włącz przełącznik, aby sprawdzić stan wyświetlacza
Mierzę.4. Sprawdź, czy akcesoria do instalacji są kompletne i przygotuj się do instalacji.
1. Wybierz odpowiednie środowisko instalacyjne.
-20-55°C, a wilgotność otoczenia powinna mieścić się w zakresie 5%-90%.
szczegółowe wymagania dotyczące środowiska dla przyrządu;
2Przy spawaniu akcesoriów produktu, instrumenty nie powinny być spawane w trybie online (przymowanie płaszczyzn)
instrument), spawanie w trybie online może powodować uszkodzenie termiczne czujników;
3. Oczyszcz rurociąg, aby upewnić się, że w rurociągu nie ma pozostałych ścieków spawalniczych;
4. zainstalować przyrząd, zwrócić uwagę na znak kierunku przyrządu, zakazać odwrotu
W przypadku instalacji, należy upewnić się, że przednia i tylna rurociąg prostowy spełniają wymagania,patrz instalacja
wymagania dotyczące rurociągów przyrządów w pkt 6.2 w celu szczegółowego określenia;
5. Otwórz przedni zawór powoli, aby zapobiec pojawieniu się pojazdu z młotkiem powietrznym lub wodnym
uszkodzenie przyrządu;
6. Badanie ciśnienia w rurociągu i wykrywanie wycieków w celu zapewnienia, że rurociąg nie wycieka;
7. badanie szczelności powietrza w celu zapewnienia, że urządzenie montażowe spełnia wymagania dotyczące uszczelniania;
8. Powoli otworzyć tylny zawór końcowy w celu zapewnienia stabilnego pola przepływu środka przechodzącego przez;
9. Instrument do normalnej pracy;
10Środowisko instalacji powinno unikać gwałtownych wibracji, które mogą prowadzić do
W przypadku lekkiego drgania urządzenie mocujące rurę można zainstalować w
pozycja 2D w górnym i dolnym zakresie, a miękkie połączenie można zainstalować w połączeniu
11. Schemat montażu przepływometra wirówkowego jest następujący:

Cechy
1Główna część produktu nie ma ruchomych części, wysoka niezawodność, długotrwała stabilność, prosty
Wynik czujnika jest częstotliwością impulsu, a jego częstotliwość jest liniowa z rzeczywistym przepływem energii.
W przypadku pomiaru płynu nie występuje odchylenie w stanie zerowym, a jego wydajność jest bardzo stabilna.W przypadku zastosowania płynu konwencjonalnego dokładność pomiaru wynosi ± 1.0%. Dokładność gazu
pomiar wynosił ±1,5%;
2Utrata ciśnienia jest niewielka (około 1/4 do 1/2 przepływometra otworu), co należy do
przepływomierza oszczędzającego energię;
3. elastyczny tryb montażu, może być poziomy, pionowy lub nachylony pod różnymi kątami zgodnie z
różne rurociągi procesowe;
4. Obwod przyjmuje różne tryby ochrony, anty-przesilenie, silna adaptacyjność;
5Wysokiej precyzji sonda, piezokrystaliczny czujnik wiru, stabilny sygnał.
Obudowa czujnika ma silną odporność na korozję i dobrą odporność na korozję międzykrystalną.
ma dobrą odporność na korozję na roztwory alkaliczne i większość kwasów organicznych i nieorganicznych;
6. Długa żywotność baterii litowej: wyposażona w 3,6V wysokiej baterii polilitówkowej, z dużą energią magazynową
gęstość, okres użytkowania dłuższy niż 1 rok;
7Produkty o wysokiej i niskiej temperaturze, zdolności dostosowania, ochrona środowiska i inne zalety;
8. Szeroki zakres pomiarowy, stosunek zakresu pomiarowego do 1:10-25;
9W obrębie określonego zakresu liczby Reynoldsa częstotliwość sygnału wyjściowego nie ulega wpływowi
właściwości fizyczne i zmiany składników płynu, a współczynnik przyrządu wynosi tylko
Nie ma potrzeby rekompensaty w przypadku, gdy
pomiar natężenia przepływu objętościowego stanu płynu

Zasada działania
Miernik przepływu wiru jest miernikiem przepływu typu prędkości produkowanym zgodnie z zasadą wiru Karmana, który może być stosowany do pomiaru i pomiaru konwencjonalnego gazu, pary i płynu.
czujnik przepływu ma wysoką precyzję i stosunek szerokiego zakresu, bez ruchomych części w użyciu, co może poprawić
Mierzyciel przepływu wirusów prawie nie jest pod wpływem
Temperatura, ciśnienie i skład medium podczas pomiaru objętości warunków pracy.
Produkcja i życie.

Karman Vortex.
Przypuśćmy, że częstotliwość występowania wirówki jest f, średnia prędkość przepływu mierzonego medium jest V,a szerokość powierzchni nadpłynnego ciała wytwarzającego wir jest dZgodnie z zasadą Karmana, istnieje następujący związek:
f=StV/d wzór (1)
W formule:
f - częstotliwość wiru Karmana HZ wytwarzana z jednej strony ciała generującego
Liczba St-Strauhal (liczba bezwymiarowa)
V-średnia prędkość przepływu płynu (m/s)
d-szerokość generatora wirówek (m)
Można zobaczyć, że natychmiastowy przepływ można obliczyć poprzez pomiar częstotliwości oddzielenia wiru Kaman.
Na rysunku poniżej przedstawiono związek między liczbą Strouhala (St) a liczbą Reynoldsa (Re).

Liczba Strouhala i Reynolds
Częstotliwość uwalniania wirówki w prostym obszarze St=0,17 w tabeli krzywej jest proporcjonalna do natężenia przepływu, który jest zakresem pomiaru czujnika przepływu wirówki.Tak długo, jak częstotliwość f jest wykrywana, można uzyskać przepływ płynu w rurze, a przepływ objętościowy można uzyskać z przepływu V.Stosunek pomiarowej liczby impulsu do objętości nazywany jest stałą przyrządu (K), patrz wzór (2)
K=3600f/Q(1/m3) Formuła (2)
W formule: K = stała przyrządu (m-3).
f=liczba impulsów
Q = przepływ objętościowy (m3)



Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
