| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | BEITE |
| Orzecznictwo | CE ISO |
Opis

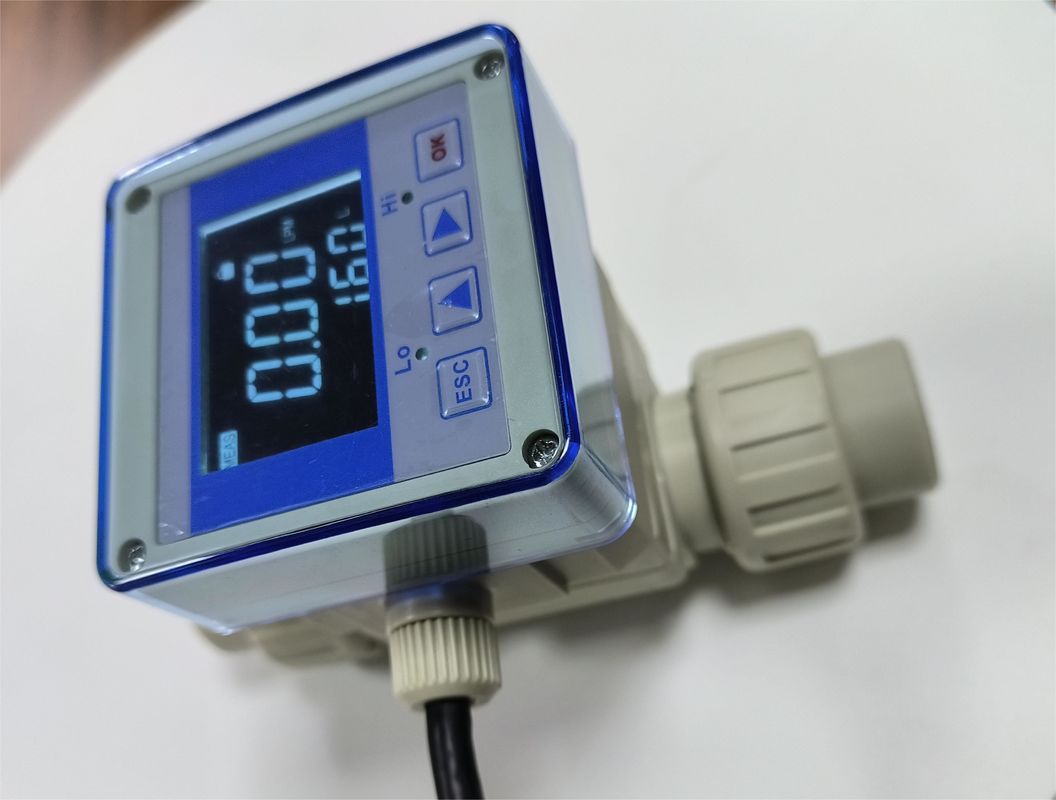

Plastikowe mierniki przepływu są głównie stosowane w przemyśle półprzewodnikowym. Ma wysoką precyzję, małe rozmiary i całkowicie plastikową strukturę.
| Płyn pomiarowy | woda lub płyn chemiczny |
| dokładność pomiaru | ±1,0% F.S.@25°C |
| maksymalny przepływ | 10 m/s maksymalnie |
| minimalny przepływ | 00,3 m/min |
| ciśnienie robocze | 5 kg/cm2 |
| Zakres przepływów | 10:01 |
| Czas reakcji | czas rzeczywisty |
| Materiał | Rurociąg główny: PP/Wręcznik: PVDF |
| Temperatura pracy | < 80°C |
| środowisko pracy | -20°C~+80°C;35%~85%RH |
| poziom ochrony | IP-65 |
| wyjście sterowania | 4·20mA; RS485; alarm górnej i dolnej granicy |
1 Wyświetlacz przyrządu
2 Drut
3 Czujnik
4 Wyrzutnik
5 Korpus rury
6 Złącze rurowe
Ogólne wymiary konstrukcyjne
Jednostka (mm):
| Średnica rury | H | L | φD |
| DN15 | 95 | 140 | 40 |
| DN20 | 97 | 150 | 53 |
| DN25 | 102 | 160 | 60 |
| DN40 | 120 | 185 | 83 |
| DN50 | 133 | 197 | 110 |
Właściwe miejsce instalacji
Poprawne Niepoprawne
Poprawne Niepoprawne
Poprawne Niepoprawne
Poprawne Niepoprawne
Zakres konwersji czujników
| Specyfikacje i modele | DN15 | DN20 | DN25 | DN40 | DN50 | ||||||||
| zakres (LPM) | 0 ¢10 ¢30) | 0 ¢ 70 | 0 ¢ 110 | 0 ¢240 | 0 ¢ 360 | ||||||||
| Porady | 1) Zakres transmisji: 4,0 × 20,0 mA 2)485 protokół łączności: protokół Modbus RTU |
||||||||||||
Adres rejestru Modbus Holding
| Adres rejestru | Typ liczbowy | ilustracja | |||||||||||
| 1999 | UINT16 | Natychmiastowy przepływ*100 jednostek m/h | |||||||||||
| 2000 | UINT16 | Najniższe 16 bitów łącznej przepływności * 100, jednostka m | |||||||||||
| 2001 | UINT16 | Akumulowana przepływność * 100 jednostek o wysokości 16 cyfr m3 | |||||||||||
Diagram okablowania
Środki ostrożności
1) Należy upewnić się, że rurka pomiarowa jest pełna poziomu wody, w przeciwnym razie spowoduje to błędy pomiarowe.
2)Może być zainstalowany poziomo lub pionowo.
3) Podczas montażu czujnika przepływu należy utrzymać odpowiednią długość rury przed czujnikiem przepływu i po nim, aby zapobiec prądom wirusowym (odległość w górę rzeki musi przekraczać 10 razy DN;odległość w dół rzeki musi przekroczyć 3-krotność DN)
4) Należy zainstalować odpowiedni filtr przed czujnikiem przepływu, aby zapobiec uszkodzeniu wirnika przez materiały obce.
5) Po zainstalowaniu czujnika przepływu nie należy spłukać rurociągu, w przeciwnym razie może zostać uszkodzony wał ceramiczny.
Opakowanie i dostawa
Częste pytania
1P: Jakie informacje należy podać w celu wyboru odpowiedniego modelu?
A: Obszar zastosowań, Ciśnienie nominalne, Średnia i średnia temperatura, Zasilanie, Wydajność,
Zakres przepływu, dokładność, połączenie i inne parametry.
2P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy certyfikowanym producentem ISO specjalizującym się w przyrządach do pomiaru poziomu i przepływu.
Usługa OEM i ODM jest dostępna.
3P: Jaki jest MOQ?
A: Aby rozpocząć naszą współpracę, zamówienie próbki jest akceptowalne.
4P: Jaki jest termin dostawy inteligentnego pomiaru przepływu oleju napędowego?
Odp.: Termin dostawy wynosi około 3-15 dni roboczych od otrzymania płatności.
5P: Jakie są warunki płatności?
A: Wspieramy T/T, PayPal, Western Union.
W przypadku zamówienia na masową produkcję należy złożyć 30% depozytu z góry i 70% salda przed wysyłką.
6P: Czy macie gwarancję na przepływometer?
O: Tak, mamy gwarancję 12 miesięcy.
